Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии LP с аналоговым выходом

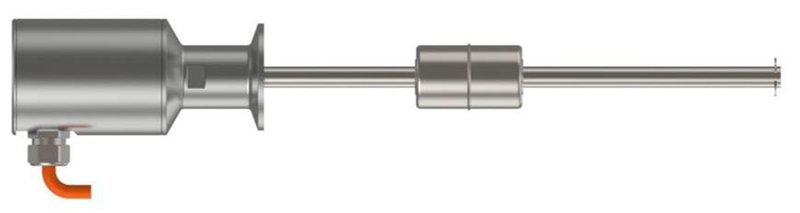

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой тип LP с аналоговым выходом

Особенности:
-Прочный и надежный датчик уровня жидкости в соответствии с сертификатом безопасности пищевых продуктов
-Абсолютные показания без необходимости обнуления
-Бесконтактное магнитострикционное измерение
-Нелинейность＜ ±0.02% F.S.
-Повторяемость＜ ±0.005% F.S.
-Поплавок из нержавеющей стали диаметром 31 мм
-Простота установки, поставляется с быстросъемным креплением
-Боковой вывод кабеля
-Аналоговый выход (В/мА), без преобразования
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение


Стержень датчика


Нержавеющая сталь 304 (в соответствии с национальным стандартом безопасности пищевых продуктов GB4806.9-2016)




Диапазон измерения


50-1000 мм


Корпус датчика


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. Нагрузка:0/500 Ом)


Направление монтажа


Вертикальная установка, наклон ≤5°




Выходное напряжение


0-10 В (Мин. Нагрузка >5 кОм)


Способ установки


Быстросъемное крепление







Диаметр стержня


Ø10 мм




Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.02% F.S. (минимум ±100 мкм)


Температура среды


-40°C … +95°C




Повторяемость


<±0.005% F.S. (минимум ±10 мкм)


Температура хранения


-20℃ … +100℃




Электрические характеристики


Температура процесса


Максимум 130 ℃ (≤1 час)




Подключение


Прямой кабель


Средняя плотность


≥0,9 г/см³, без конденсации




Входное напряжение


24 VDC (-15/+20%)


Влажность


≤90%, без конденсата




Рабочий ток


<60 мА (В зависимости от диапазона)


Степень защиты


IP67




Защита от неправильной полярности


-30 VDC (максимум)


Сопротивление давлению


Стержень: 35 МПа
Поплавковый магнит: 0.4 МПа




Защита от перенапряжения


36 VDC (максимум)







Прочность изоляции


500 V (Между сигнальной землей и корпусом)

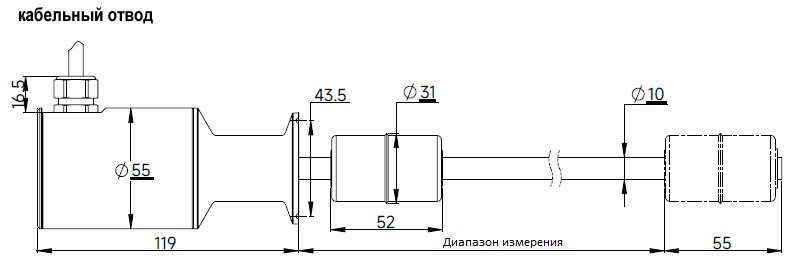

Размеры:

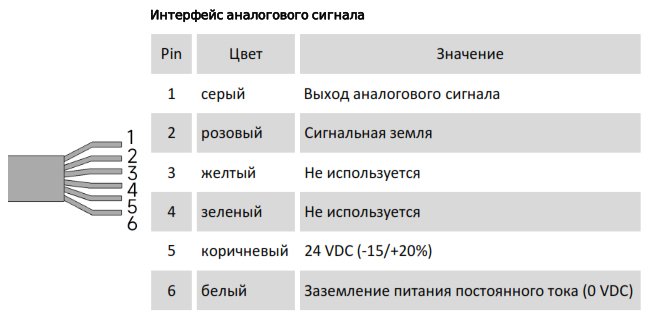

Электрическое соединение:
