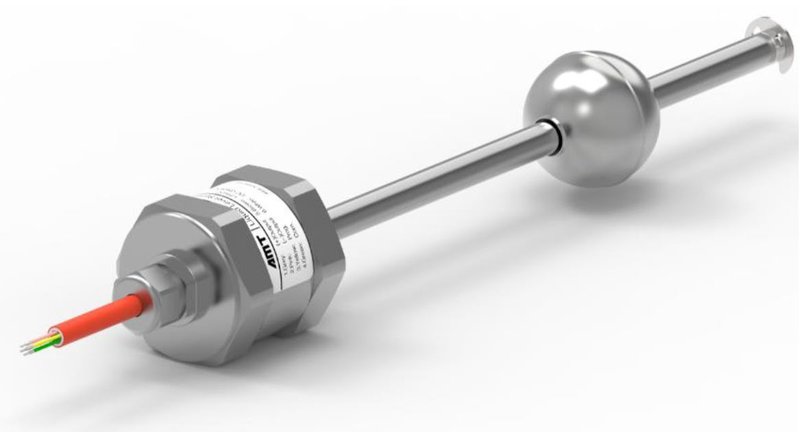

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии LS с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии LS с аналоговым выходом

Особенности:

-Прочный и надежный корпус из нержавеющей стали
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность <±0.02%
-Повторяемость <±0.005%
-Термостойкая конструкция, до 105 °С
-Компактная конструкция

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Нержавеющая сталь 304




Диапазон перемещения


50-2800 мм


Профильная направляющая


Нержавеющая сталь 304







Уплотнительное кольцо


Фторкаучук Viton75









Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0-10 В (Мин. нагрузка >5кОм)


Способ установки


Установка с резьбой, M18x1.5







Тип поплавка


Ø42, Ø52




Диаметр измерительного стержня


Ø10 мм, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


Нормальный тип:  -40°C … +85°C
Термостойкий тип:  -40°C … +105°C




Нелинейность


<±0.02%F.S. (минимум ±60 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.005%F.S.


Температурный коэффициент


<30ppm/°C




Гистерезис


±0.1 мм


Степень защиты


Стандартная модель: IP67
Заказная модель: IP68




Время обновления


1.0 мс


Сопротивление давлению


Ø10 мм: 35МПа (стандарт)/53МПа (пик)
Ø7 мм: 30МПа (стандарт)/40МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или 5-контактный штекер М12


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH50081-1, защита от помех EN 50082-2 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)


Влажность и температура


Соответствует стандарту GB/T 242334-2012, Z/AD температура / влажность. Испытание в комбинированном цикле.




Защита от перенапряжения


36VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

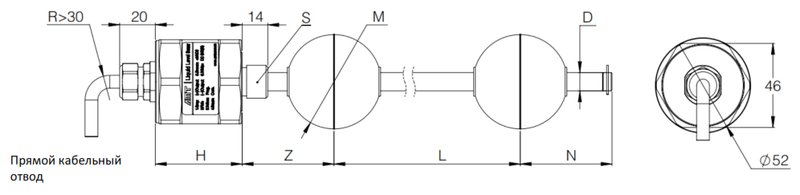

Размеры:









Описание


Значение


Описание


Значение




H  Электронный блок


47.5 мм


S  Резьбовое соединение


M18x1.5




L  Диапазон измерения


50 – 2800 мм


M  Тип магнита


Ø42, Ø52




Z  Слепая зона


50 мм


D  Диаметр стержня


Ø10, Ø7




N  Слепая зона


50 мм

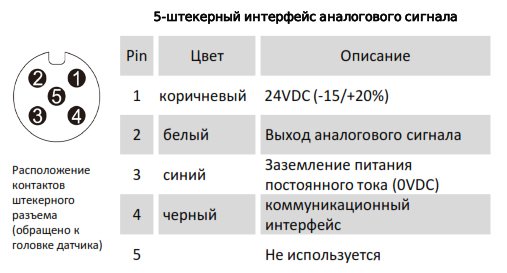

Электрическое соединение:

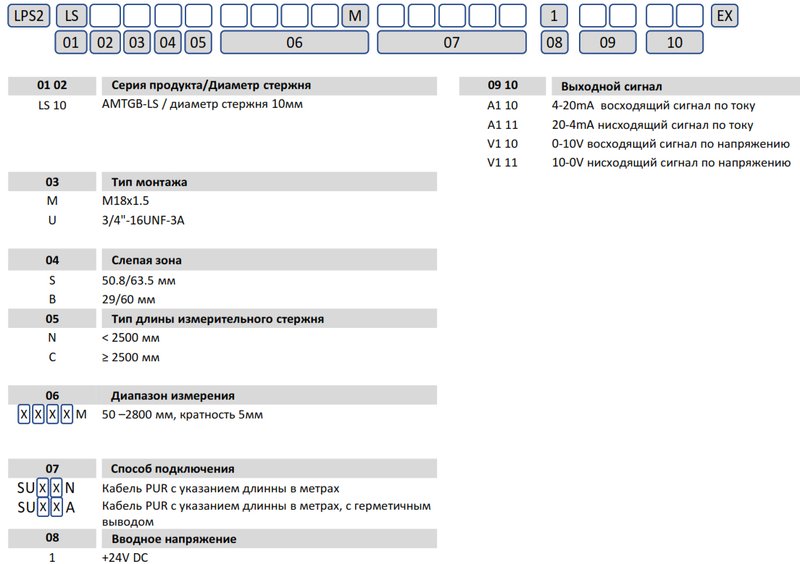

Маркировка:






Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии LS с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
