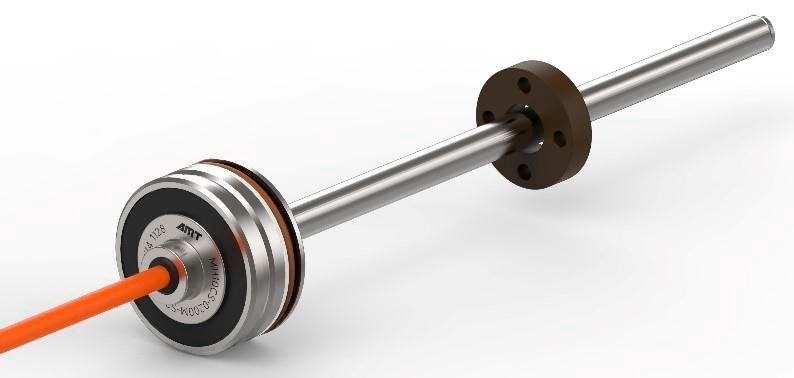

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH CANbus

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor стержневой тип серии MH CANbus

Особенности:
-Компактная форма, для установки внутри масляного цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность <±0,04%F.S.
-Повторяемость <±0,005%F.S.
-Прямой цифровой выход CAN, скорость передачи может достигать 1 Мбит/c
-Индекс защиты от вибрации: 25 г/10-2000 Гц/стандарт IEC 68-2-6
-Индекс ударопрочности: 100 г (одиночный удар)/стандарт
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Нержавеющая сталь 304




Диапазон измерения перемещения


50 - 2500 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Диапазон измерения скорости


≤ 10 м/с


Уплотнительное кольцо


Фторкаучук Viton75




Выходной сигнал


Монтажные принадлежности




CAN


CANopen CIA стандарт DS-301 V4.02
Протокол кодирования DS-406 V3.1


Направление монтажа


Произвольное




Скорость передачи


До 1 Мбит / с, пользователь может установить скорость передачи с помощью программного обеспечения


Способ установки


Компрессионное уплотнение







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


5 мкм (настраивается)


Рабочая температура


-40°C … +85°C




Нелинейность


＜±0,04％F.S.(Минимум ±100 мкм) Стандартная слепая зона
＜±0,08％F.S.(Минимум ±200 мкм) Уменьшенная слепая зона


Влажность


Влажность <90%, без конденсата




Повторяемость


＜±0,005％F.S.(Минимум ±5 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


1.0 мс (при длине: <1м)
1.5 мс (при длине: 1м <2м)
2.0 мс (при длине: 2м <2.5м)


Степень защиты


IP67







Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 53МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель


Испытание на вибрацию


Ø10 мм:
25g/100-2000 Гц / стандарт lEC 68-2-6
Ø07 мм:
15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<60мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EN 61000-6-4, защита от помех EN 61000-6-2 EN 61000-4-2/3/4/6, Класс 3/4, класс А




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)

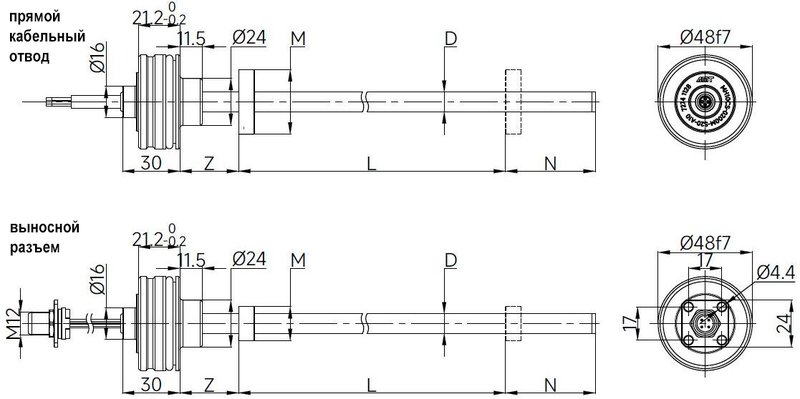

Размеры MHC:








Описание


Значение


Описание


Значение




L Диапазон измерения


50 – 2500 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


30 мм


D Диаметр стержня


Ø10 мм, Ø07 мм




N Слепая зона


63.5/36.5 мм

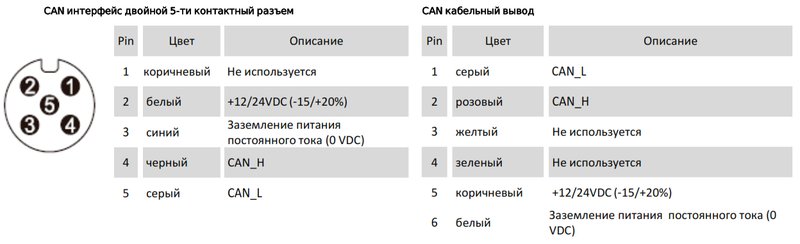

Электрическое соединение:

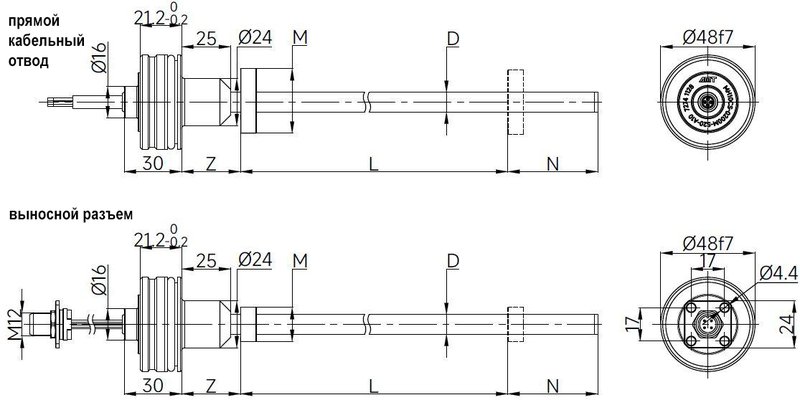

Размеры MHL:






Описание


Значение


Описание


Значение




L Диапазон измерения


50 – 200 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


30 мм


D Диаметр стержня


Ø10 мм




N Слепая зона


63.5/36.5 мм

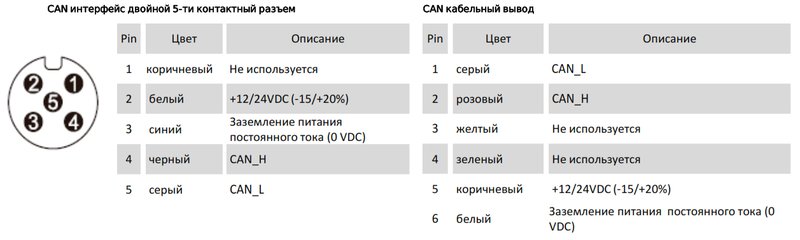

Электрическое соединение:



Рекомендуемые аксессуары:

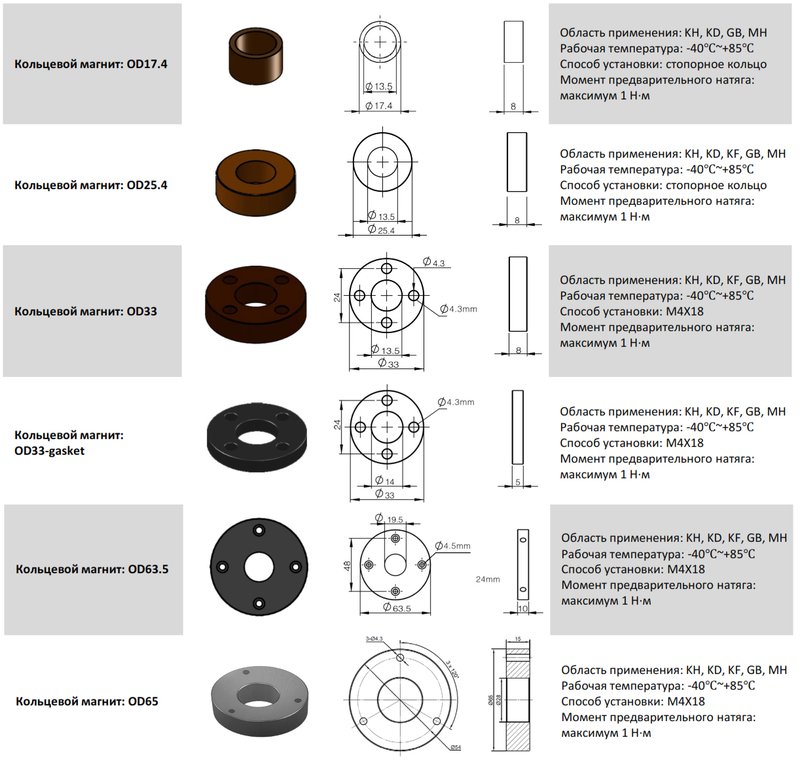

Магниты:

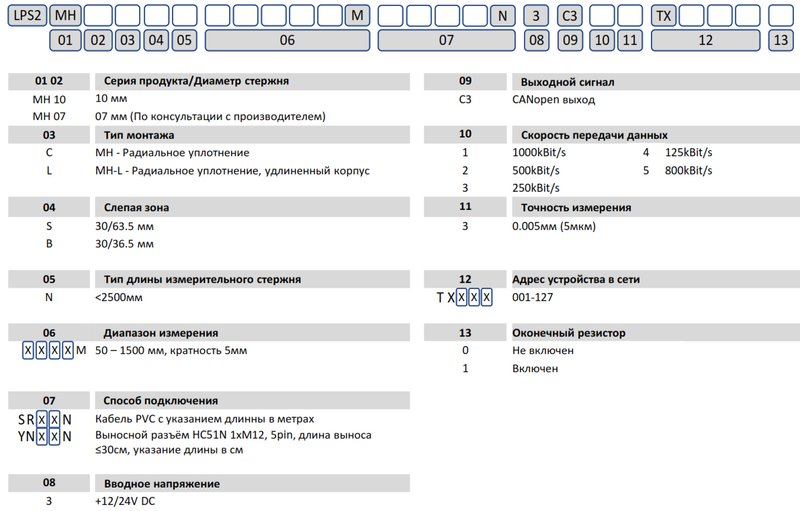

Маркировка:









Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH CANbus Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
