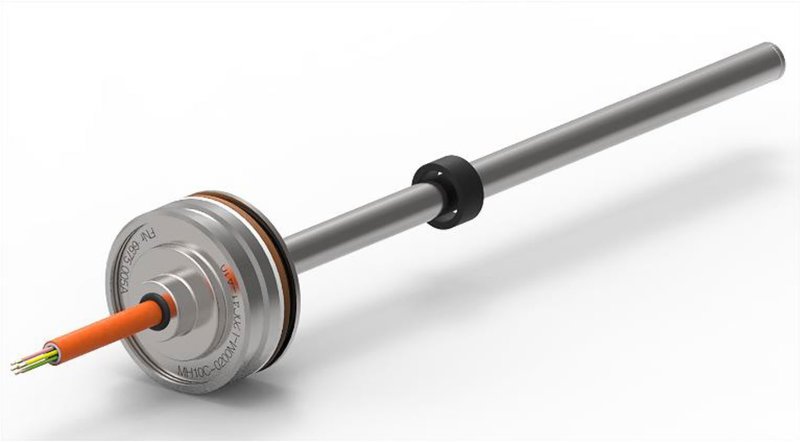

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH с аналоговым выходом

Особенности:

-Компактная форма, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность ＜ ±0.04% F.S.
-Повторяемость ＜ ±0.002%FS
-Антивибрационная, ударопрочная конструкция

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Нержавеющая сталь 304




Диапазон перемещения


50-2800 мм


Профильная направляющая


Нержавеющая сталь 304







Уплотнительное кольцо


Фторкаучук Viton75









Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. Нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0-10 В (Мин. Нагрузка >5кОм)
0.5-4.5 В (Мин. Нагрузка >5кОм)


Способ установки


Компрессионное уплотнение







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø10 мм, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.04%F.S. (минимум ±100мкм) при с.з. 63.5 мм
<±0.08%F.S. (минимум ±200мкм) при с.з. 36.5 мм


Влажность


Влажность 90%, без конденсата




Повторяемость


<±0.002%F.S. (минимум ±1мкм)


Температурный коэффициент


<30ppm/°C




Гистерезис


±0.01 мм


Степень защиты


IP67




Время обновления


>1 мс


Сопротивление давлению


Ø10 мм: 35МПа (стандарт)/53МПа (пик)
Ø7 мм: 30МПа (стандарт)/40МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или 4-контактный штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение ЕН50081 -1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Уровень 3/4, сертификация класса А




Защита от неправильной полярности


-30VDC (максимум)


Испытание на высокую влажность и температуру


Соответствует стандарту GB / T 2423.34-2012,
Z / AD температура / влажность
Испытание в комбинированном цикле




Защита от перенапряжения


36VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)

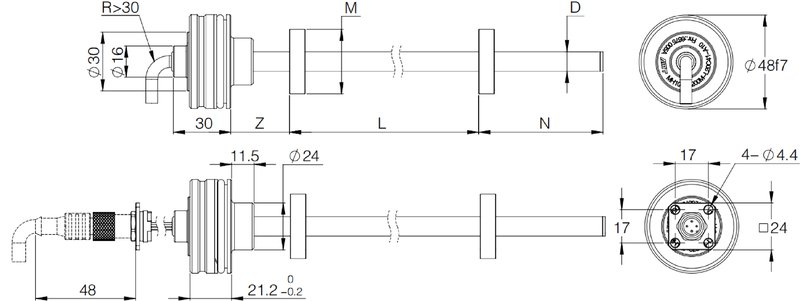

Размеры:








Описание


Значение


Описание


Значение




L  Диапазон измерения


50 – 2800 мм


M  Тип магнита


OD33, OD25.4, OD17.4




Z  Слепая зона


30 мм


D  Диаметр стержня


010, 07




N  Слепая зона


63.5/36.5 мм

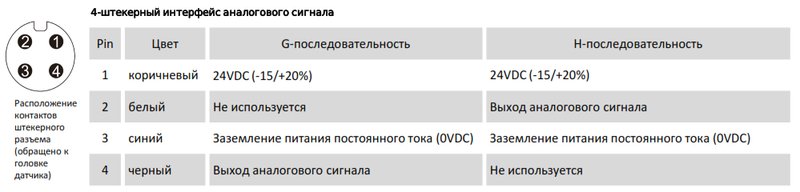

Электрическое соединение:

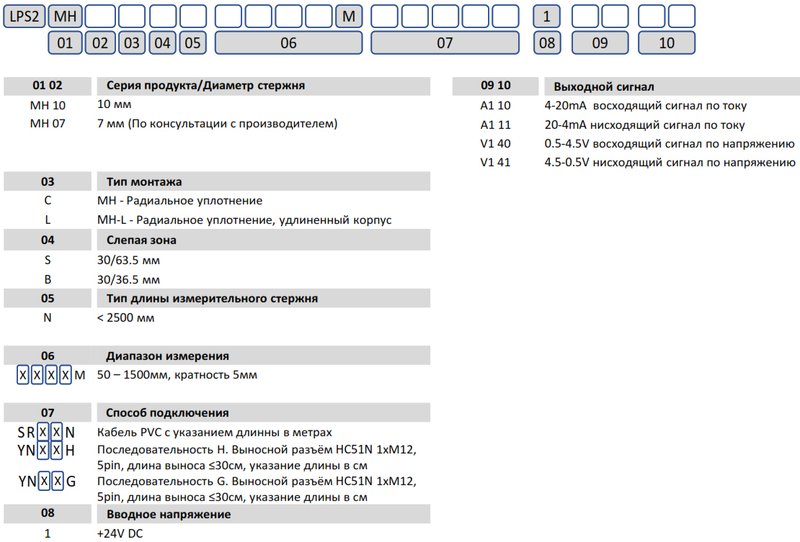

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
