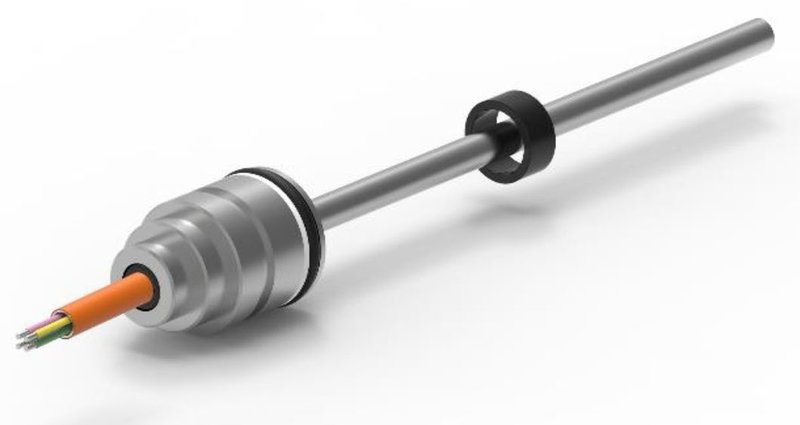

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MS CANbus

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor компактная серия MS CANbus

Особенности:
-Компактная конструкция, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Антивибрационная, ударопрочная конструкция
-Нелинейность <±0.04%F.S.
-Повторяемость ±0.1 мм
-Поддержка блока питания 12/24 В постоянного тока
-Альтернатива индуктивным изделиям и изделиям типа Холла
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение, скорость


Сенсорная головка


Нержавеющая сталь 304




Диапазон измерения


50-2000 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304




Диапазон скорости


<10 м/сек


Уплотнительное кольцо


Кольцо из фторкаучука Viton75




Выходной сигнал


Монтажные принадлежности




CANopen


Стандарт CIA DS-301 V4.02 протокол кодирования DS-406 V3.1


Направление монтажа


Произвольное




Скорость передачи


Скорость передачи до 1 Мбит/с, пользователь может установить с помощью программного обеспечения


Способ установки


Компрессионное уплотнение







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


Смещение: 0,05 мм
Скорость: 1 мм/с


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.04%F.S. (минимум ±100 мкм) Стандартная слепая зона
<±0.08%F.S. (минимум ±200 мкм) Уменьшенная слепая зона


Влажность


Влажность <90%, без конденсата




Повторяемость


±0.1 мм


Температурный коэффициент


<30ppm/°C




Время обновления


1.0 мс


Степень защиты


IP69K




Нулевая погрешность


< 1 мм


Сопротивление давлению


Ø7 мм: 30МПа (стандарт) / 40МПа (пик)




Время запуска


400 мс










Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель или штекер


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


12/24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<100 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 50081-1, защита от помех EN 50082-2EH 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)


Испытание на высокую температуру и влажность


Соответствует стандарту GB / T 242334-2012, Z / AD температура / влажность. Испытание в комбинированном цикле




Защита от перенапряжения


30VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Индикатор состояния измерения X 1, индикатор состояния связи X2

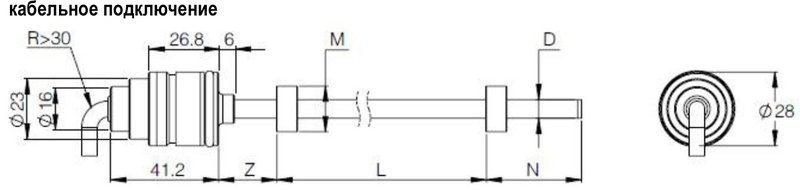

Размеры:
















Описание


Значение


Описание


Значение




H Электронный блок


68 мм


N Слепая зона


63.5 мм (Стандартная)
36.5 мм (Уменьшенная)




L Диапазон измерения


50 – 2000 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


22 мм


D Диаметр стержня


Ø7 мм

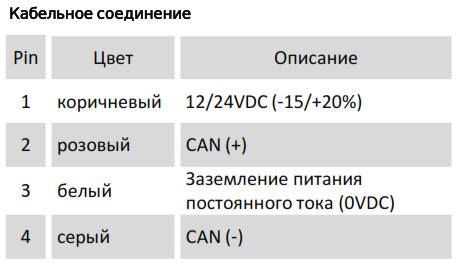

Электрическое соединение:






Рекомендуемые аксессуары:

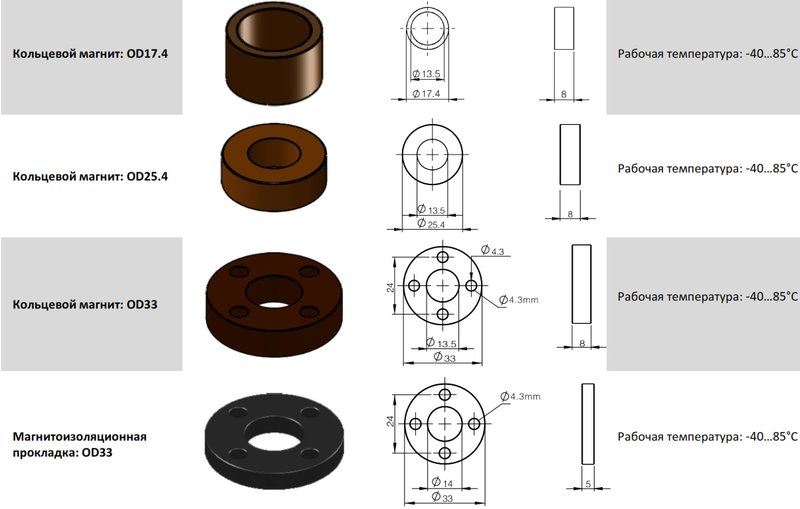

Магниты:

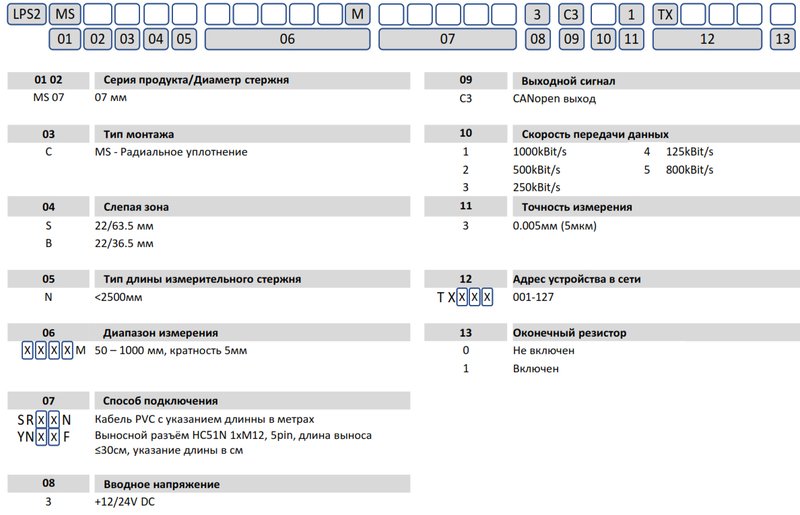

Маркировка:




Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MS CANbus Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
