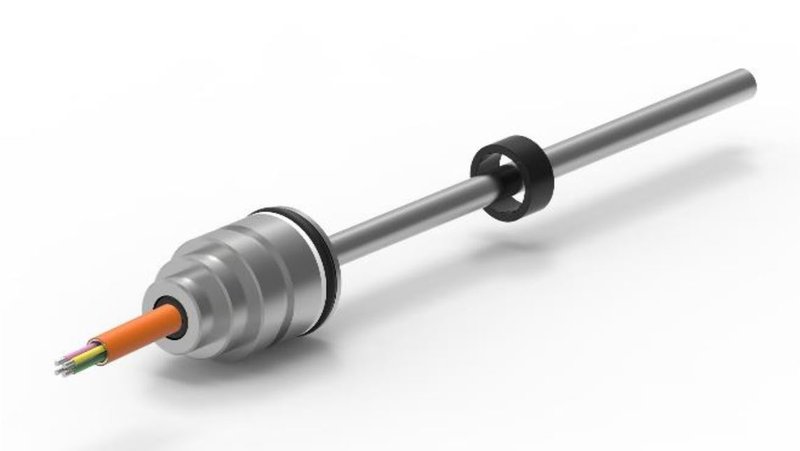

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MS с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor компактная серия MS с аналоговым выходом

Особенности:
-Компактная форма, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Антивибрационная, ударопрочная конструкция
-Нелинейность <±0.04%F.S.
-Синхронный выходной сигнал, определение положения и скорости
-Поддержка использование нескольких магнитов
Технические параметры:





Входной сигнал


Конструкция




Измеряемые данные


Смещение


Сенсорная головка


Нержавеющая сталь 304




Диапазон измерения


50-2000 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304







Уплотнительное кольцо


Кольцо из фторкаучука Viton75




Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0.5-4.5 В (Мин. нагрузка >5кОм)


Способ установки


Компрессионное уплотнение







Тип магнита


OD33, OD25.4, OD17.4




Диаметр стержня


Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


0.1 мм


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.04%F.S. (минимум ±100 мкм) Стандартная слепая зона
<±0.08%F.S. (минимум ±200 мкм) Уменьшенная слепая зона


Влажность


Влажность <90%, без конденсата




Повторяемость


±0.1 мм


Температурный коэффициент


<30ppm/°C




Время обновления


2.0 мс


Степень защиты


IP69K




Нулевая погрешность


< 1 мм


Сопротивление давлению


Ø07 мм: 30МПа (стандарт) / 40МПа (пик)




Время запуска


<250 мс (типичное значение 200 мс)







Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


12/24VDC (-15/+20%)


Испытание на удар


100g (однократный удар)/Стандарт IEC 68-2-27




Рабочий ток


<100мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 50081-1, защита от помех EN 50082-2EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)


Испытание на высокую влажность и температуру


Соответствует стандарту GB / T 242334-2012, Z / AD температура / влажность. Испытание в комбинированном цикле




Защита от перенапряжения


30VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)

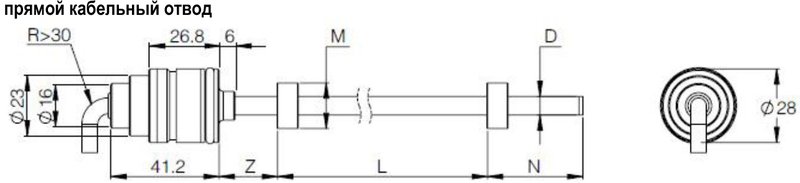

Размеры:








Описание


Значение


Описание


Значение




L Диапазон измерения


50 – 2000 мм


M Тип магнита


OD33, OD25.4, OD17.4




Z Слепая зона


22 мм


D Диаметр стержня


Ø10, Ø7




N Слепая зона


63.5 мм (Стандартная)
36.5 мм (Уменьшенная)

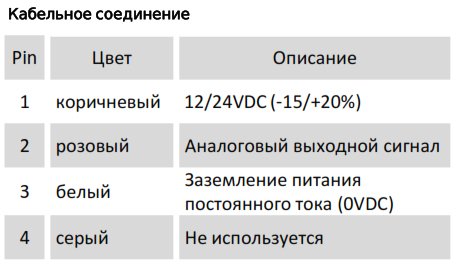

Электрическое соединение:

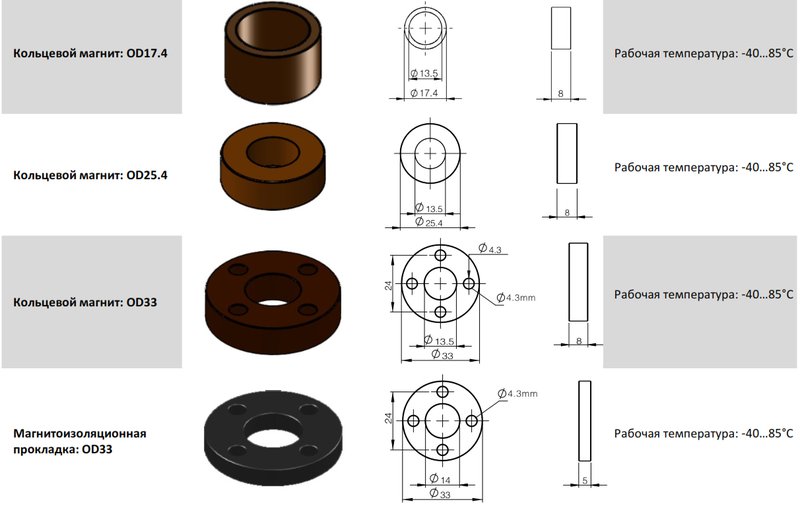

Рекомендуемые аксессуары:

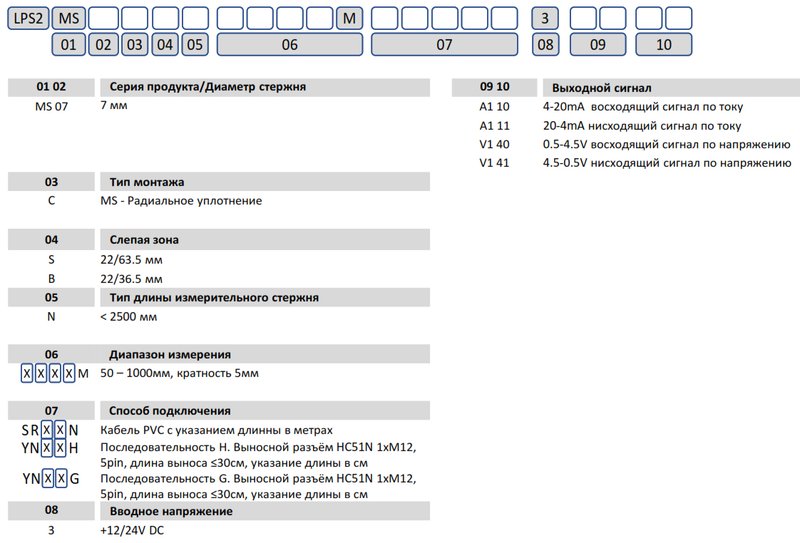

Маркировка:





Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MS с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
