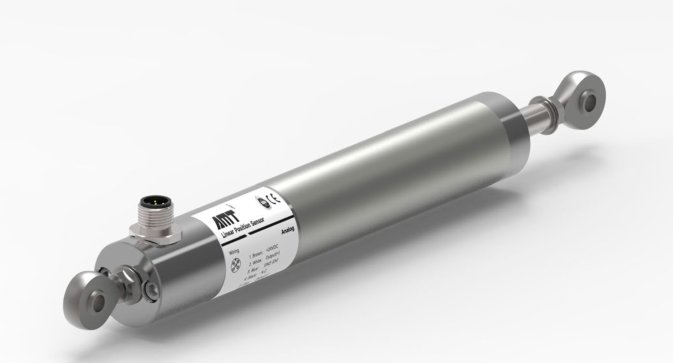

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии NC с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии NC с аналоговым выходом

Особенности:


Простой, внешний монтаж;
Абсолютные показания без необходимости обнуления;
Бесконтактное измерения; Нелинейность <±0.02%;
Повторяемость <±0.005%; Конструкция с двойной серьгой;
Преобразование сигнала не требуется, аналоговый выход (В/мА);
Прекрасная замена изделиям LVDT.


Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Корпус датчика


Анодированный алюминий




Диапазон измерения


0-1000 мм


Шток


Нержавеющая сталь 304







Заглушки корпуса


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/250 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0.5-4.5 В (Мин. нагрузка >5кОм)


Способ установки


Монтажный зажимы для цилиндра или шарнирные проушины







Диаметр штока


10 мм




 Диаметр проушины



6 мм





Параметры измерения


Условия эксплуатации




Разрешение


16 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.02%F.S. (минимум ±150 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.005%F.S. (минимум ±20 мкм)


Температурный коэффициент


<30ppm/°C




Время обновления


2.0 мс


Степень защиты


IP67




Электрические характеристики


Экологическое тестирование




Подключение


5-контактный штекер М12


Испытание на вибрацию


5g/10-2000 Гц / стандарт IEC 68-2-6




Входное напряжение


12/24VDC


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EN 61000-6-4，защита от помехEN 61000-6-2 EN 61000-4-2/3/4/6, Класс 3/4




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)

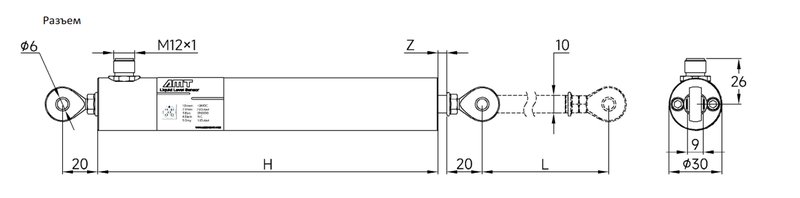

Размеры:











Описание


Значение


Описание


Значение




L Зона измерения


50 – 1000 мм


H Общая длина


L+143 мм




Z Слепая зона


5 мм

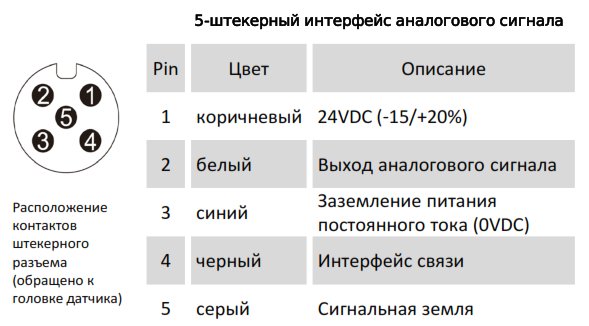

Электрическое соединение:

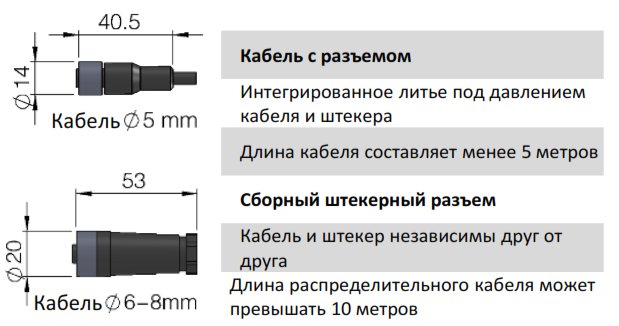

Кабельный штекер:

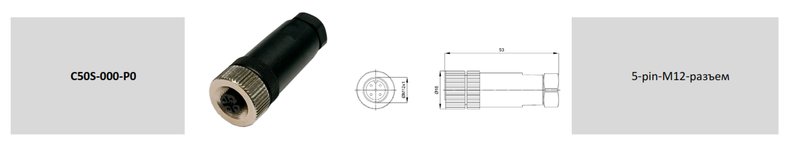

Разъемы:

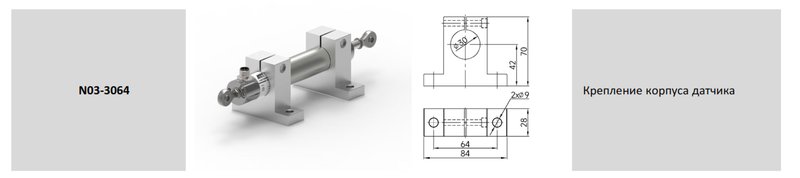

Крепежные приспособления:

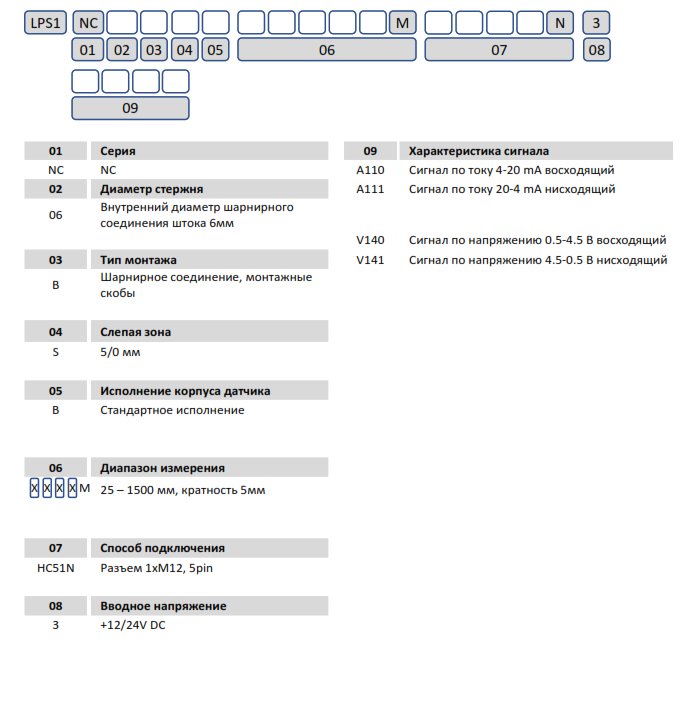

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии NC с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
