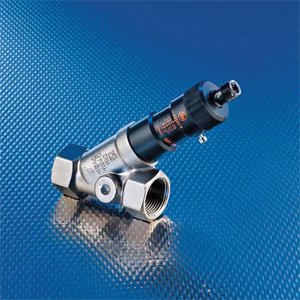

Механические датчики потока с клапаном от IFM Electronic SBG – это надежные и недорогие реле протока жидкости. Принцип работы датчика потока IFM заключается в подпружиненном поршне. Протекающий поток среды поднимает поршень, который находится в седле клапана в корпусе, противодействуя пружине. Положение поршня контролируется с помощью встроенного индуктивного датчика, на выходе которого подается бинарный сигнал.
Сопротивление пружины приводит к надежному возврату поршня в исходное положение, если поток жидкости уменьшается.
Датчик потока с поршнем легко может быть настроен на точку переключения с помощью регулировочного винта. Прочный металлический корпус обеспечивает надежное функционирование в сложных условиях эксплуатации.
Механические датчики протока IFM не нуждаются в техническом обслуживании. Плюсами реле протока IFM Electronic SBG являются: превосходная скорость срабатывания ( менее 0,01с); простая установка точки переключения в диапазоне измерения; бинарный выход; диапазон давления 25 бар.
Реле потока жидкости IFM Electronic серии SBG особенно хорошо зарекомендовали себя в задачах по контролю протока охлаждающей жидкости в различных контурах охлаждения.
Обратите внимание, что данные датчики потока могут быть смонтированы как горизонтально, так и вертикально! Вариант размещения не оказывает влияние на результат измерения.
Диапазон контроля
[л/мин]
Время реакции
[c]
Монтаж в систему
Заказной код,
описание
1.. 15
G ½”
Датчик потока IFM Electronic SBG332
1.. 25
Датчик потока IFM Electronic SBG333
2.. 50
Датчик потока IFM Electronic SBG334
5.. 100
G ¾”
Датчик потока IFM Electronic SBG346
20.. 200
G 1 ¼”
Датчик потока IFM Electronic SBG357
Купить датчик реле потока IFM Electronic SBG Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
