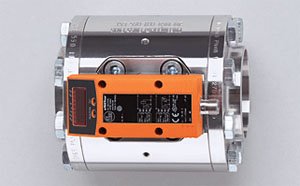

Расходомеры сжатого воздуха IFM Electronic серии SDG

Расходомеры сжатого воздуха IFM Electronic SDG функционируют на основе калориметрического принципа: перенос тепловой энергии потоком жидкости. В зонде датчика потока IFM располагаются два терморезистора, а также источник нагрева. Источник нагрева повышает температуру в участке среды, что фиксируется терморезисторами. Протекая мимо источника тепловой энергии, жидкость забирает часть тепла и источник охлаждается. Мерой измерения скорости потока служит изменение температуры во время охлаждения. Второй терморезистор служит для компенсации разности температур, ведь изменение температуры среды может исказить результат измерения.

Датчики потока IFM SDG работают без механических частей, поэтому на результат измерения не влияет позиция монтажа. Доступны для заказа различные фитинги и адаптеры для присоединения в систему.
Расходомеры сжатого воздуха IFM Electronic серии SDG - это промышленные расходомеры на большие диаметры трубопровода, измеряющие расход сжатого воздуха согласно DIN ISO 2533.








Монтаж в




систему












Диапазон




контроля,




м3/ч












Диапазон




давления,




bar







Время




отклика,




с







Рабочее




напряжение,




В







Заказной код








Разъём M12 • DC PNP • Выход OUT1: NO / NC программируемый или импульсный




OUT2: NO / NC программируемый, импульсный или аналоговый (4.. 20 мA масштабируемый)









R2,5 (DN65)







6.7.. 2000







16







< 0.1







19.. 30 DC







Расходомер сжатого воздуха




IFM Electronic SDG070









R3




(DN80)







9.. 2750







Расходомер сжатого воздуха




IFM Electronic SDG080









Расходомер сжатого воздуха




IFM Electronic SDG082









Расходомер сжатого воздуха




IFM Electronic SDG087









R4 (DN100)







15.. 4400







Расходомер сжатого воздуха




IFM Electronic SDG100









Расходомер сжатого воздуха




IFM Electronic SDG102









Расходомер сжатого воздуха




IFM Electronic SDG107









R6 (DN150)







33.. 10000







Расходомер сжатого воздуха




IFM Electronic SDG150









Расходомер сжатого воздуха




IFM Electronic SDG152









Расходомер сжатого воздуха




IFM Electronic SDG157









R8 (DN200)







58.. 17500







Расходомер сжатого воздуха




IFM Electronic SDG200









Расходомер сжатого воздуха




IFM Electronic SDG202









Расходомер сжатого воздуха




IFM Electronic SDG207











Купить расходомеры сжатого воздуха IFM Electronic SDG Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
