Ультразвуковые датчики положения объекта EGE-Elektronik AGKU

Ультразвуковые датчики положения EGE-Elektronik AGKU широко используются для детектирования объектов из различных материалов в диапазоне до 3м, а так же подходят для стандартных задач по сигнализации минимального/максимального уровня  жидких и сыпучих веществ в в емкости. Для решения задачи на производстве по детектированию объектов используются в основном индуктивные и оптические бесконтактные датчики положения, но наряду с достоинствами, им присущи серьезные недостатки, к примеру: у индуктивных датчиков ограниченный диапазон измерения и они детектируют объекты только из металла, а оптические датчики положения крайне чувствительны к запыленности, туману, грязи. Ультразвуковые датчики положения лишены данных недостатков, например, у бесконтактных сенсоров EGE-Elektronik AGKU диапазон измерения составляет до 3000мм, а наличие пыли не оказывает влияния на надежность определения положения, плюс ко всему, ультразвуковые датчики имеют широкий температурный диапазон эксплуатации и нечувствительны к цвету поверхности измеряемого объекта.


Принцип работы ультразвуковых датчиков расстояния основан на том, что звуковые волны отражаются от препятствия, которыми являются объекты измерения. Излучатель ультразвукового датчика, расположенный в корпусе датчика, посылает ультразвуковые волны, часть которых отражается от объекта измерения и возвращается назад в приемник. В датчике принятый отраженный сигнал преобразуется встроенной электроникой в напряжение. Таким образом, интегрированный контроллер измеряет время, за которое сигнал проходит путь от излучателя, отражается от объекта и возвращается в приемник. Приборы очень компактны, имеют надежную конструкцию, не имеют подвижных частей и практически не нуждаются в обслуживании.

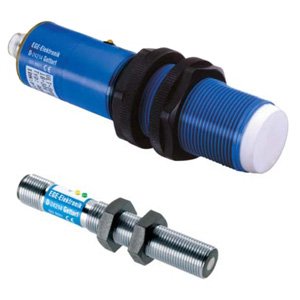

Ультразвуковые датчики расстояния EGE-Elektronik AGKU поставляются в стандартных цилиндрических корпусах M12, M18 и M30.






Тип корпуса




M12




M18




M30






Диапазон измерения, мм




25...200




100...800




80...1600




300...3000






Артикул




P72018




P72030




P72031




P72003






Полная маркировка




Ультразвуковой датчик EGE-Elektronik AGKU 200 GPP




Ультразвуковой датчик EGE-Elektronik AGKU 800 GSOP




Ультразвуковой датчик EGE-Elektronik AGKU 1600 GSOP




Ультразвуковой датчик EGE-Elektronik AGKU 3000 GSP






Напряжение питания, В




10...30 DC




12...30 DC




12...30 DC




18...30 DC






Функция на выходе




PNP NO/NC




PNO NO + PNP NC




PNP NO






Скачать описание в формате pdf






Купить ультразвуковые датчики положения EGE-Elektronik AGKU Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
