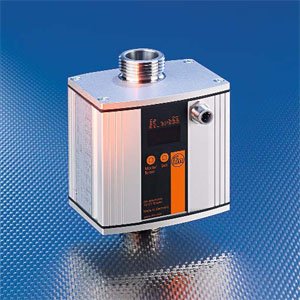

Ультразвуковые расходомеры IFM Electronic

Ультразвуковые расходомеры IFM Electronic серии SU работают по принципу измерения времени прохождения сигнала. Принцип измерения основан на том, что звуковой импульс, идущий в том же направлении, что и поток жидкости, имеет скорость распространения равную скорости звука плюс скорость течения жидкости. А звуковой импульс, идущий в направлении противоположном скорости течения жидкости, имеет скорость, меньшую, на значение скорости потока жидкости.


Ультразвуковые датчики в расходомере испускают/принимают акустические сигналы в направлении потока и против потока жидкости. Разница во времени прохождения пропорциональна средней скорости потока, в блоке электроники обрабатывается и преобразуется в выходной сигнал.


Ультразвуковые датчики расхода IFM Electronic могут работать с различными жидкостями (вода, растворы гликоля, масла).


Ультразвуковые расходомеры IFM Electronic серии SU имеют датчик температуры, который позволяет также контролировать величину температуры измеряемой среды. На корпусе датчика имеется дисплей для отображения величины расхода и удобства настройки параметров.











Подключение в систему




Материал корпуса




Материал в контакте со средой




Функция на выходе




Контроль температуры




Заказной код/подробное описание






G ¾ A




алюминий




нержавеющая сталь




OUT1: программируемая функция нормально открытый / закрытый или импульсный OUT2: программируемая функция нормально открытый / закрытый или аналоговый (4.. 20 мA / 0.. 10 В, масштабируемый)




да




Ультразвуковой расходомер IFM Electronic SU7000






2 x прогр. норм.открытых/закрытых выхода




нет




Ультразвуковой расходомер IFM Electronic SU7200






G 1 A




OUT1: программируемая функция нормально открытый / закрытый или импульсный OUT2: программируемая функция нормально открытый / закрытый или аналоговый (4.. 20 мA / 0.. 10 В, масштабируемый)




да




Ультразвуковой расходомер IFM Electronic SU8000






2 x прогр. норм.открытых/закрытых выхода




нет




Ультразвуковой расходомер IFM Electronic SU8200






G 1¼




OUT1: программируемая функция нормально открытый / закрытый или импульсный OUT2: программируемая функция нормально открытый / закрытый или аналоговый (4.. 20 мA / 0.. 10 В, масштабируемый)




да




Ультразвуковой расходомер IFM Electronic SU9000






2 x аналоговый (4.. 20 mA масштабируемый)




нет




Ультразвуковой расходомер IFM Electronic SU9004







Купить ультразвуковые датчики расхода IFM Electronic серии SU7000, SU8000  и SU9000 Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими. По всем вопросам обращайтесь по телефонам или e-mail.
