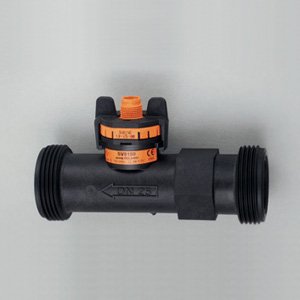

Вихревые датчики и реле протока IFM Electronic серии SV (аналоговый выход)

Датчики потока жидкости IFM Electronic серии SV  – это недорогие реле протока жидкости использующие вихревой принцип измерения (Vortex). Основой является предмет специальной формы, погруженный в трубу, вокруг которого, при движении потока газа или жидкости генерируются завихрения. Завихрения регистрируются пьезокерамическим датчиком, информация с которого обрабатывается далее электроникой. При этом, колебания давления и температуры среды практически не влияют на результат измерения.




Благодаря вихревому принципу (Vortex) получается создать простые по конструкции, а значит, недорогие, датчики потока жидкости. В вихревых датчиках потока IFM Electronic имеется два независимых выхода, которые можно использовать для измерения расхода и температуры среды. Вихревые датчики потока подойдут для контроля за протока проводящих и непроводящих жидкостей (например, деионизованной воды). Данная серия вихревых датчиков потока жидкости выполнена в пластиковом корпусе и имеет невысокую стоимость.








   Диапазон контроля



расхода



[л/мин]






  Контроль



температуры



[C]






Номинальный диаметр






  Монтаж



в систему






Заказной код,



описание








1.. 10






нет






DN6










G 1/2”










 Датчик потока



IFM Electronic SV3050








1.. 10






нет






DN6










G 1/2”










 Датчик потока



IFM Electronic SV3150








1.. 15






да






DN8










G 1/2”










  Датчик потока



IFM Electronic SV4050








1.. 15






да






DN8














G 1/2”










Датчик потока



IFM Electronic SV4150








2.. 32






да






DN10














G 3/4”










Датчик потока



IFM Electronic SV5050








2.. 32






да






DN10










G 3/4”










Датчик потока



IFM Electronic SV5150








4.. 50






да






DN15










 G 3/4”










Датчик потока



IFM Electronic SV6050








4.. 50






да






DN15










G 3/4”










Датчик потока



  IFM Electronic SV6150








5.. 85






да






DN20










 G 1”










Датчик потока



IFM Electronic SV7050








5.. 85






да






DN20










 G 1”










Датчик потока



IFM Electronic SV7150








9.. 150






да






DN25










 G 1 1/2”










Датчик потока



IFM Electronic SV8050








9.. 150






да






DN25










G 1 1/2”










Датчик потока



IFM Electronic SV8150












Купить вихревой датчик реле потока жидкости IFM серии SV в пластиковом корпусе Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
