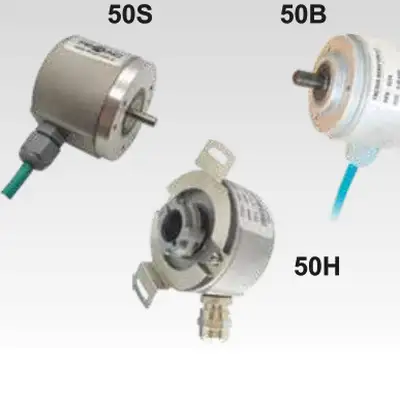

Инкрементальные оптические и магнитные программируемые энкодеры INNOCONT серии EIP 50

Инкрементальные оптические и магнитные программируемые энкодеры INNOCONT серии EIP 50




Особенности:






стандартный размер корпуса 50 мм;

версия с прижимным, синхрофланцем, а также полым сквозным валом;
прочный металлический корпус;
степень защиты выше IP67;
≤2 МГц выходная частота;
программируемое количество импульсов на оборот 1...65.536;
FNC PT  PS простое программное обеспечение.


Технические характеристики - электрические:






Рабочее напряжение







4.75VDC...30VDC

4.75VDC...5.5VDC








Защита







от короткого замыкания

обратной полярности

высокого напряжения (кроме версии 5 В)








Рабочий ток без нагрузки







≤60 мА (5 VDC)

≤35 мА (12 VDC)

≤26 мА (24 VDC)

≤27 мА (30 VDC)








Разрешение (шагов на оборот)







1…65.536








Контрольный сигнал







программируема ширина, 90˚, 180˚, 270˚, 360˚








Выходная частота







≤2 МГц








Выходные сигналы







90˚ перевернутый A и B

Z + все каналы могут быть установлены независимо перевернутыми








Выходные каскады







Line driver/RS422

Push-pull








Помехоустойчивость







DIN EN 61000-6-2








Излучение помех







DIN EN 61000-6-4








Разрешение







CE






Технические характеристики - механические:






Типоразмер (фланец)







ø50 мм








Допустимая нагрузка на вал







≤140 Н осевое, ≤240 Н радиальное








Тип защиты DIN EN 60529







IP54, IP65








Рабочая частота вращения







≤12000 об/мин








Рабочий крутящий момент тип.







≤0.025 Нм (IP67)








Материал







корпус: алюминий

фланец: алюминий

вал: нержавеющая сталь








Диаметр вала







6, 8, 10, 12, 14 мм (остальные размеры по запросу)








Срок службы подшипников







2x10ꝰ оборотов при 100% нагрузке на вал








Рабочая температура







-20...+85 °C








Температура окружающей среды







-30...+90 °C








Вес (примерно)







250 г












Дополнительные принадлежности:




















Разъем и кабель







CRM2312 M23 12-контактный разъем мама








Монтажные принадлежности







PF481010, SF50B

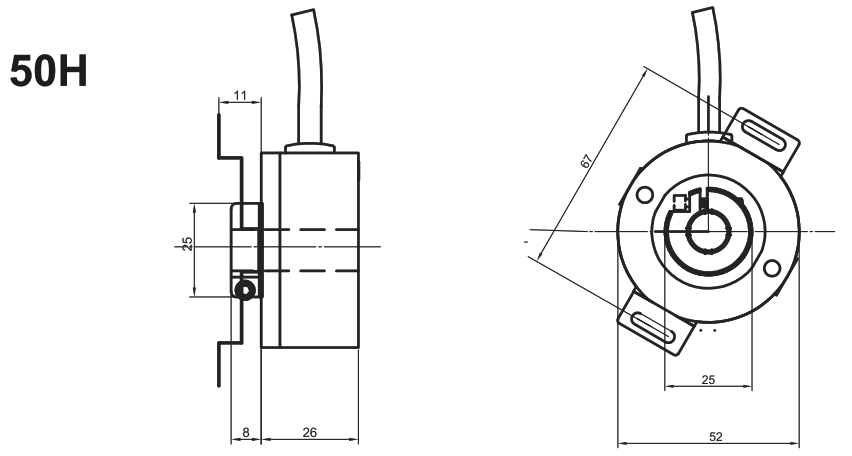

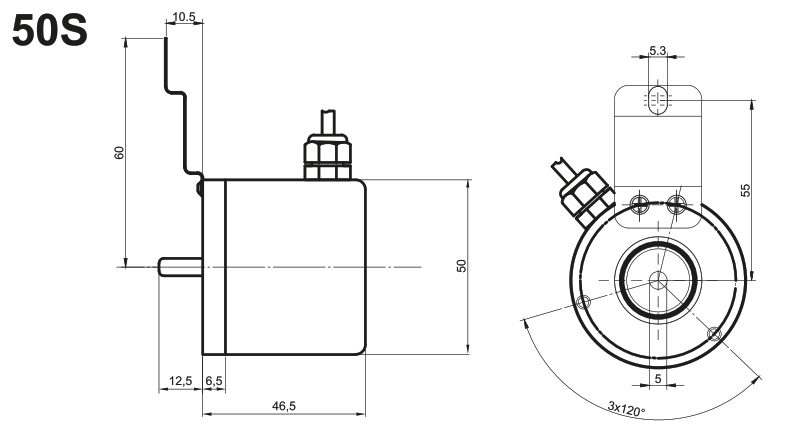

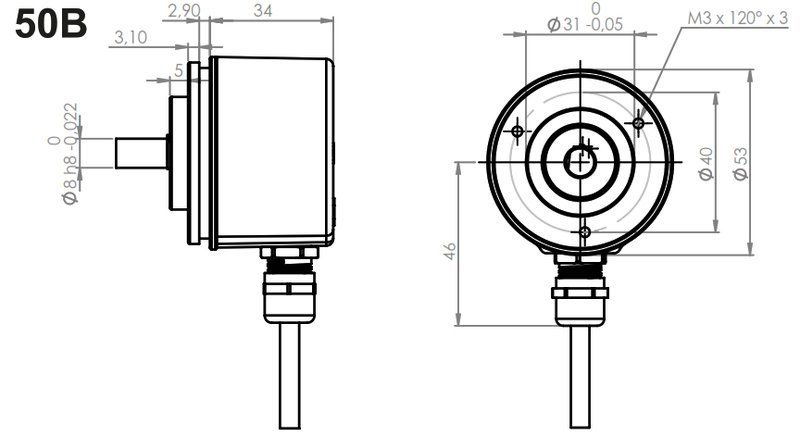

Размеры:















Выходные сигналы:







Кабельное подключение:






Функция






Цвет






Объяснение









+VD







коричнево-зеленый







Vcc









GND







бело-зеленый







GND









A







зеленый







A









A'







зелено-черный







A перевернутый









B







желтый







B









B'







желто-черный







B перевернутый









Z







серый







Z









Z'







серо-черный







Z перевернутый









C







синий







время









D







оранжевый







память









Экранирование







черный







экранирование

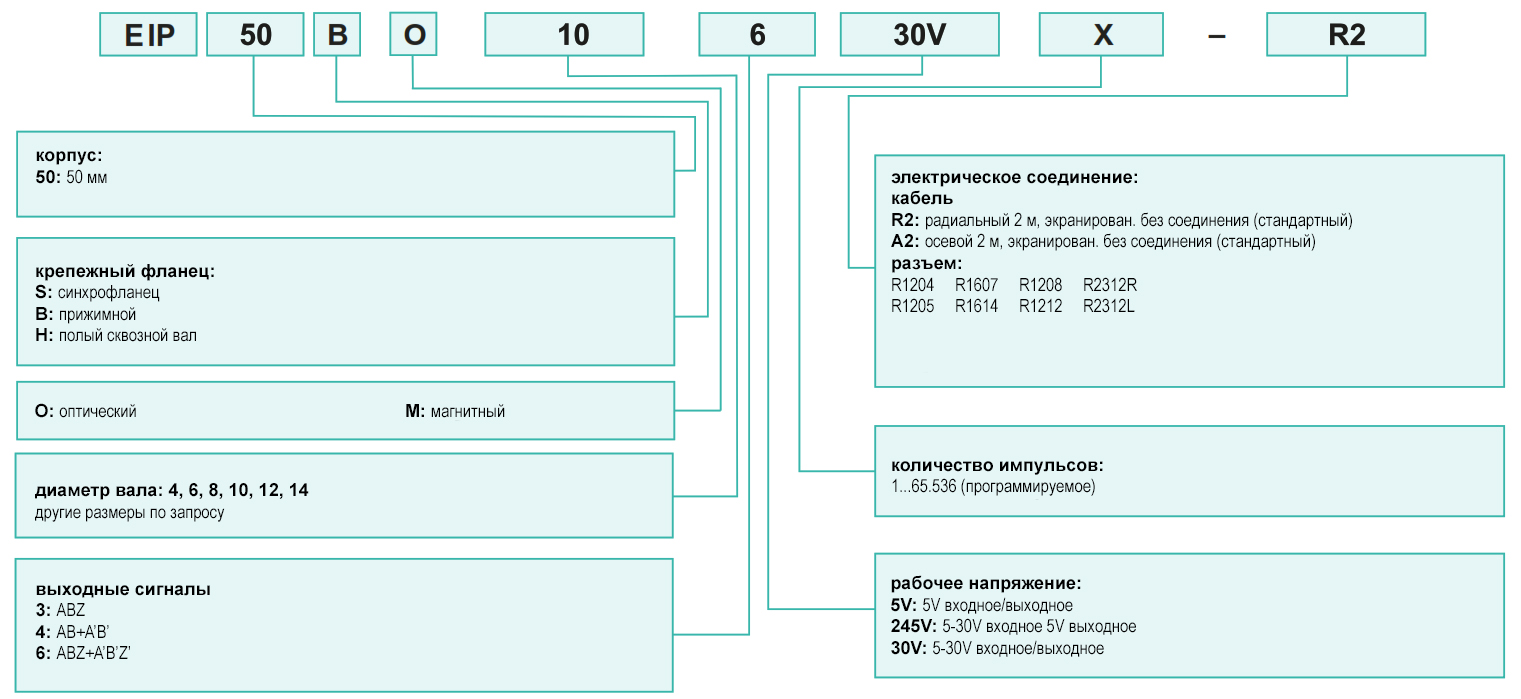

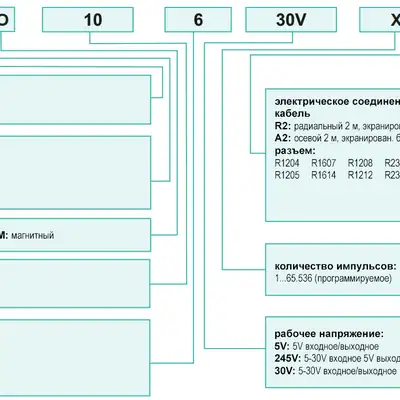

Маркировка:







Купить инкрементальные оптические и магнитные программируемые энкодеры INNOCONT серии EIP 50 Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
