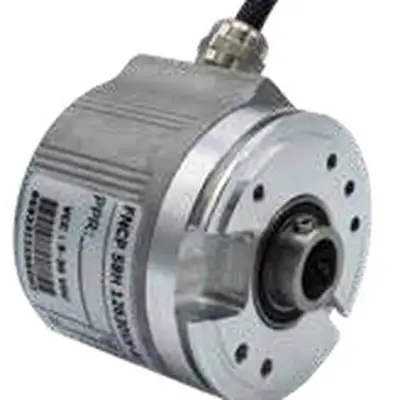

Инкрементальные оптические и магнитные программируемые энкодеры INNOCONT серии EIP 58H

Инкрементальные оптические и магнитные программируемые энкодеры INNOCONT серии EIP 58H
Особенности:
стандартный размер корпуса 58 мм;

полый сквозной вал;
прочный металлический корпус;
степень защиты выше IP67;
свыше 100.000 импульсов на оборот (программируемый);
≤2 МГц выходная частота;
FNC PT-PS простое программное обеспечение.
Количество импульсов на оборот:





1…65.536 импульсов на оборот для магнитной версии энкодера;




1…100.000 импульсов на оборот для оптической версии энкодера;




свыше 2.000.000 по запросу





Технические характеристики - электрические:





Рабочее напряжение


4.75VDC...30VDC
4.75VDC...5.5VDC




Защита


от короткого замыкания
обратной полярности
высокого напряжения (кроме версии 5 В)




Рабочий ток без нагрузки


≤60 мА (5 VDC)
≤35 мА (12 VDC)
≤26 мА (24 VDC)
≤27 мА (30 VDC)




Контрольный сигнал


программируема ширина, 90˚, 180˚, 270˚, 360˚




Выходная частота


≤2 МГц




Выходные сигналы


90˚ перевернутый A и B
Z + все каналы могут быть установлены независимо перевернутыми




Выходные каскады


Line driver/RS422
Push-pull




Помехоустойчивость


DIN EN 61000-6-2




Излучение помех


DIN EN 61000-6-4




Разрешение


CE




Технические характеристики - механические:




Типоразмер (фланец)


ø58 мм




Допустимая нагрузка на вал


≤140 Н осевое, ≤240 Н радиальное




Тип защиты DIN EN 60529


IP54, IP65




Рабочая частота вращения


≤12000 об/мин




Рабочий крутящий момент тип.


≤0.025 Нм (IP67)




Материал


корпус: алюминий
фланец: алюминий
вал: нержавеющая сталь




Диаметр вала


6, 8, 10, 12 мм (остальные размеры по запросу)




Срок службы подшипников


2x10ꝰ оборотов при 100% нагрузке на вал




Рабочая температура


-20...+85 °C




Температура окружающей среды


-30...+90 °C




Вес (примерно)


250 г

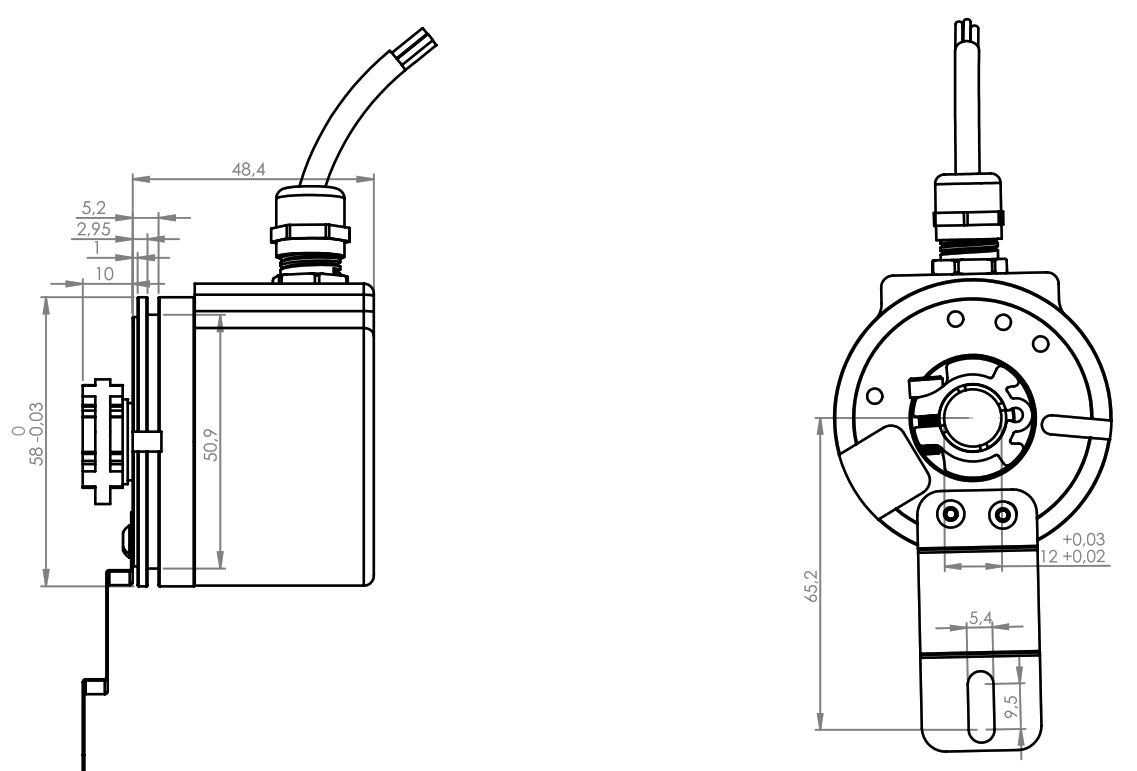

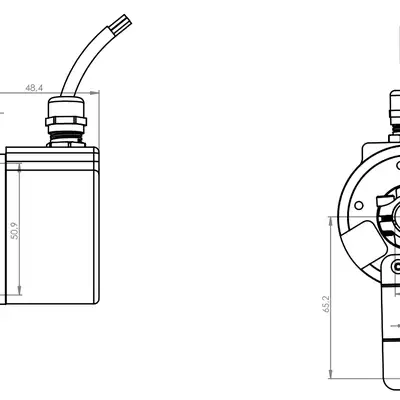

Размеры:


Выходные сигналы:

Кабельное подключение:




Функция


Цвет


Объяснение




+VD


коричнево-зеленый


Vcc




GND


бело-зеленый


GND




A


зеленый


A




A'


зелено-черный


A перевернутый




B


желтый


B




B'


желто-черный


B перевернутый




Z


серый


Z




Z'


серо-черный


Z перевернутый




C


синий


время




D


оранжевый


память




Экранирование


черный


экранирование

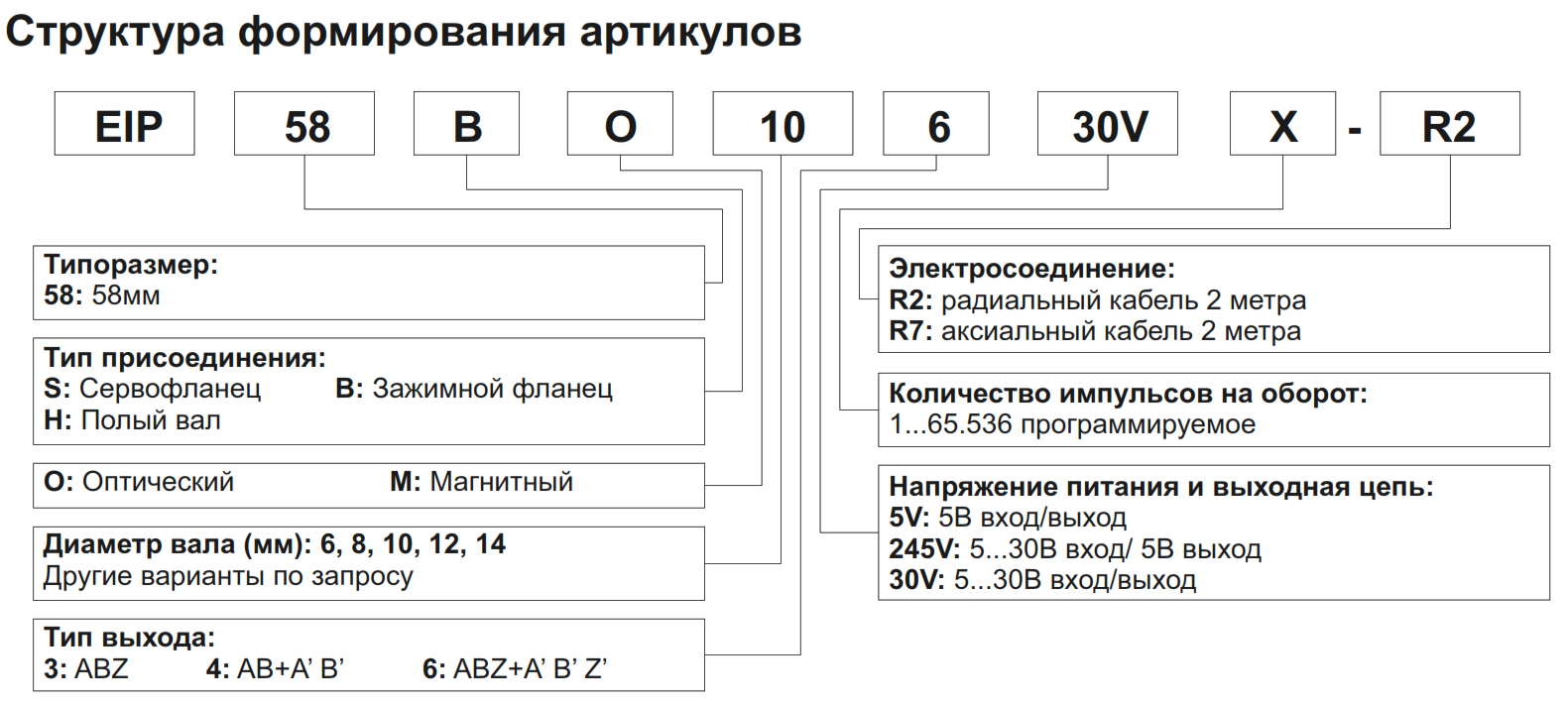

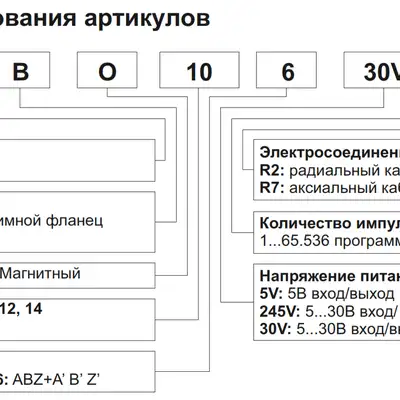

Маркировка:

Программирование магнитной версии энкодера:

Программирование оптической версии энкодера:

Купить инкрементальные оптические и магнитные программируемые энкодеры INNOCONT серии EIP 58H Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail
