Программируемые инкрементальные энкодеры RUP500 и RVP510 с полноразмерным валом от компании IFM Electronic используются для определения угла поворота вращающихся объектов. Магнитный принцип сочетает в себе точность оптических энкодеров и увеличенную надежность и стойкость к нагрузкам.

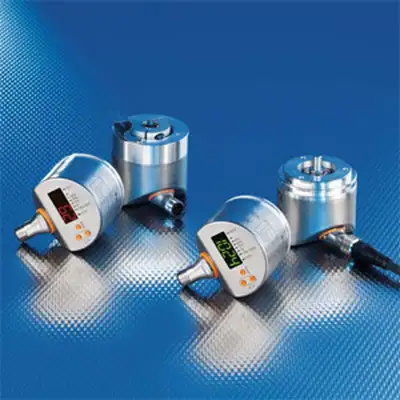

Программируемые инкрементальные энкодеры RUP500 и RVP510 при повороте вала на определённый угол генерируют импульс напряжения на выходе. Уровень сигнала TTL или HTL может быть свободно задан. Основным рабочим параметром энкодера является число генерируемых импульсов за один оборот вала. Величину угла поворота объекта можно определить посредством подсчёта импульсов с начала вращения. Инкрементные датчики угла поворота на выходе имеют два канала, в которых идентичные последовательности импульсов сдвинуты на 90° относительно друг друга, что позволяет определять направление вращения. В программируемых инкрементальных энкодерах IFM Electronic с полноразмерным валом число импульсов на оборот задается в диапазоне от 2 до 10000. На корпусе программируемого энкодера имеется двухцветный символьный дисплей и кнопки, с которых можно установить все параметры на месте, без подключения к ПК и специального программного обеспечения.
Обратите внимание, чтобы соединить механически вал датчика угла поворота с объектом измерения, следует использовать специальные соединители- гибкие муфты, ведь валы могут иметь биение, как в радиальном, так и в осевом направлении.
Программируемые угловые энкодеры IFM Electronic RUP500 и RVP510 с полноразмерным валом 6 и 10 мм специально разработаны для тяжелых условий эксплуатации: имеют широкий температурный диапазон эксплуатации, повышенную вибропрочность и ударопрочность, высокую степень пылевлагозащиты корпуса и вала.
Разрешение
[имп/об]
Вал
Фланец
Подключение
Заказной код/описание
2.. 10000
6 mm
servo
разъем M12
(8 pin)
Программируемый инкрементальный энкодер IFM Electronic
RUP500
10 mm
clamp
Программируемый инкрементальный энкодер IFM Electronic
RVP510
