Разъем AMT Linear Position Sensor NC41D-000-P0

Основные характеристики

Стандарт

Описание

Количество контактов

4

Вид на концевую сторону контактной вставки

Электрические характеристики

Номинальное напряжение

IEC 60664-1

300 V -

Номинальное напряжение

UL 1977

250 V

Номинальное выдерживаемое импульсное напряжение

IEC 60664-1

1500 V

Степень загрязнения

IEC 60664-1

1

Категория установки

IEC 60664-1

I

Группа изоляции

IEC 60664-1

II, 400 < CTI < 600

Номинальное напряжение

IEC 60512-5-2

5 A /+40°C/+104°F

Сопротивление изоляции

IEC 60512-3-1

>1010 Ω

Контактное сопротивление

IEC 60512-2-1

< 5 m Ω

Климатические характеристики

Климатическая категория

IEC 60668-1

40/100/56

Температура окружающей среды

IEC 60668-1

-40°C...+100°C/-40°F...+212°F

Механические характеристики

Степень защиты

IEC 60529

IP67/IP65

Усилия по вводу и выводу

IEC 60512-13-2

50 N 180.OZ

Механическое управление

IEC 60512

500 циклов сопряжения

Материалы

Материал корпуса

Никелированная латунь

Диэлектрический материал

Термопластик

Уплотнительный материал

Неопрен

Контактное покрытие

Серебряное покрытие

Дополнительные характеристики

Технология завершения

винт

Сечение кабеля

обжим: 2 - 6 полюсов (исключая 5S): 0,09 - 1,00 мм²/ 28 - 18 AWG
обжим: 5S, 7, 7S и 8 полюсов: 0,09 - 0,75 мм²/ 28 - 20 AWG

Пожароустойчивость

UL 94 V0

Система блокировки

IEC 60130-9

металлическая винтовая муфта; момент затяжки 0,5 - 0,7 Нм

UL

UL 1977

Условия приемлемости

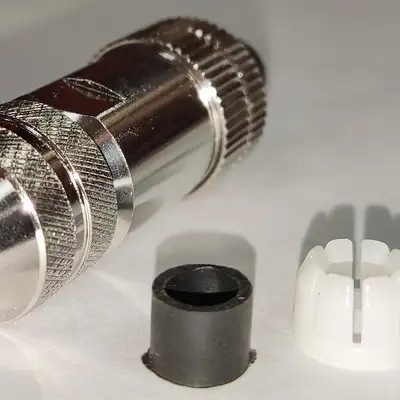

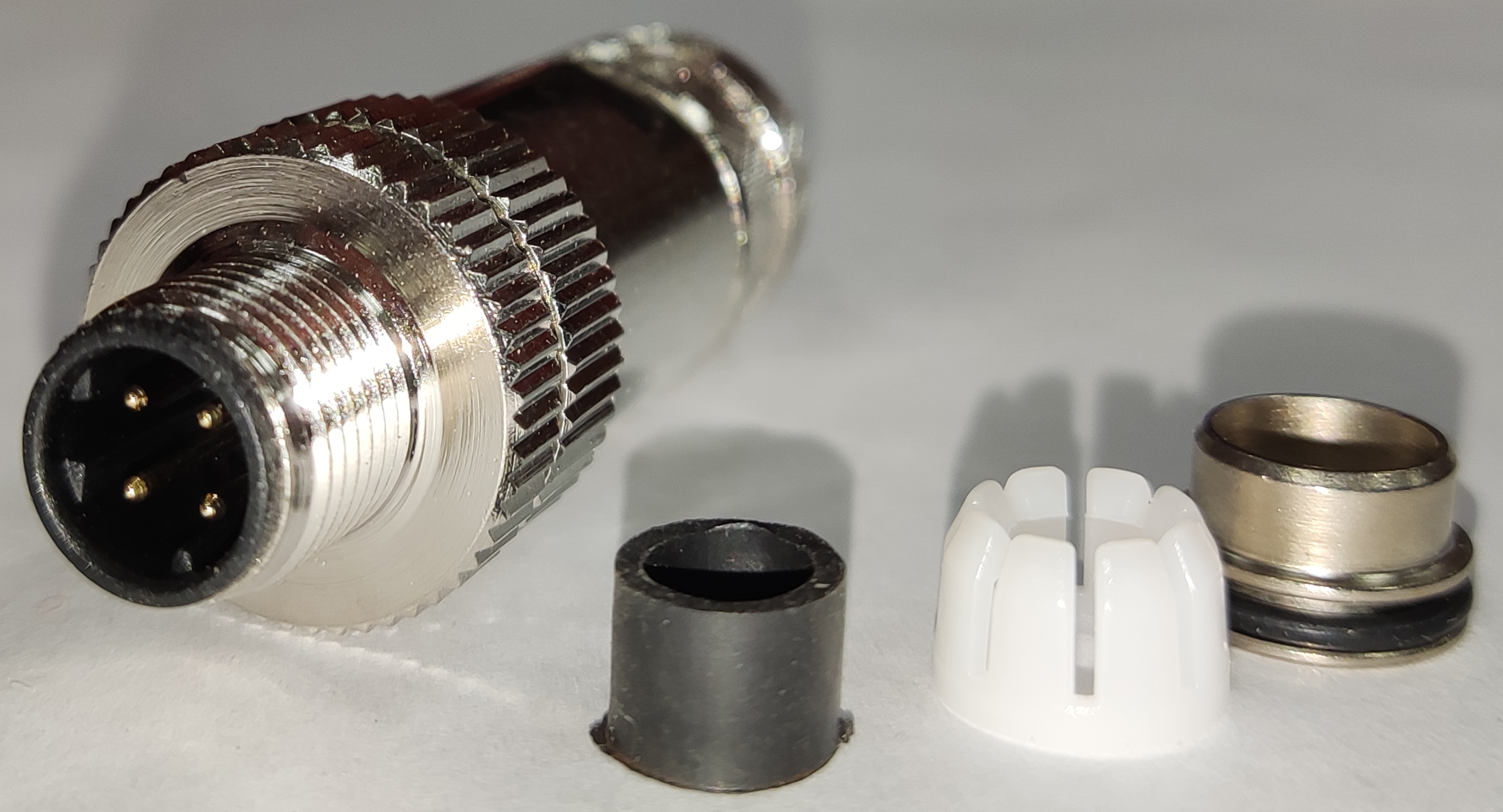

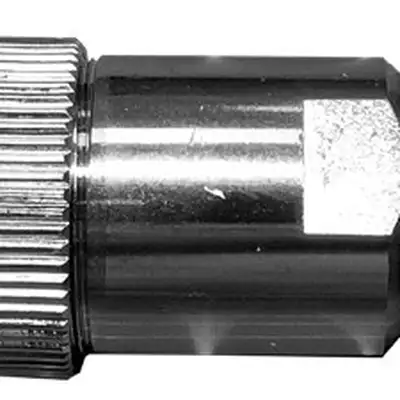

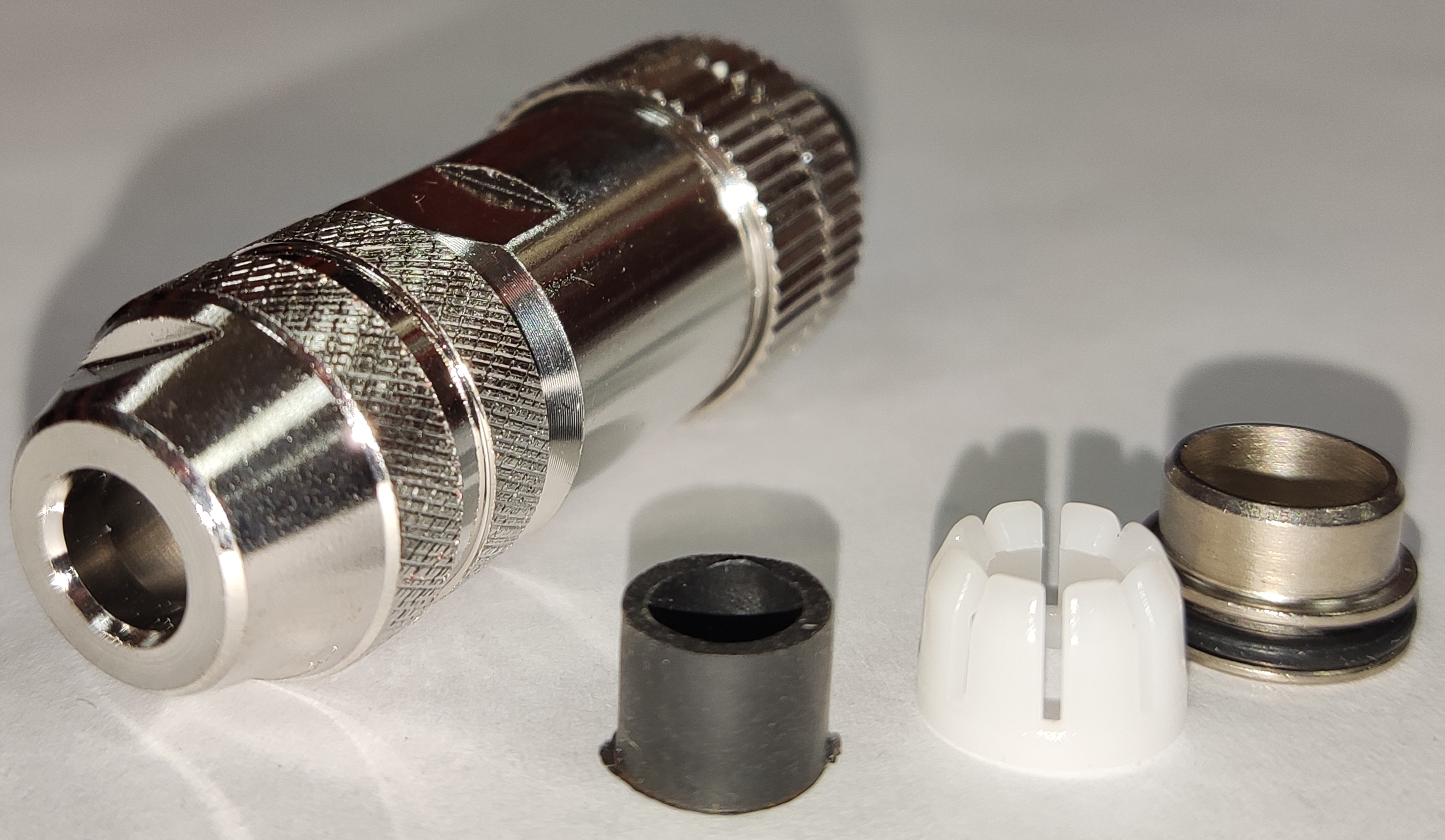

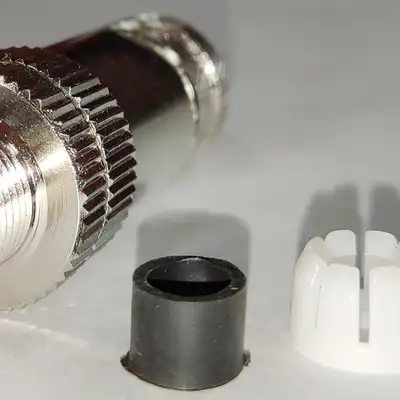

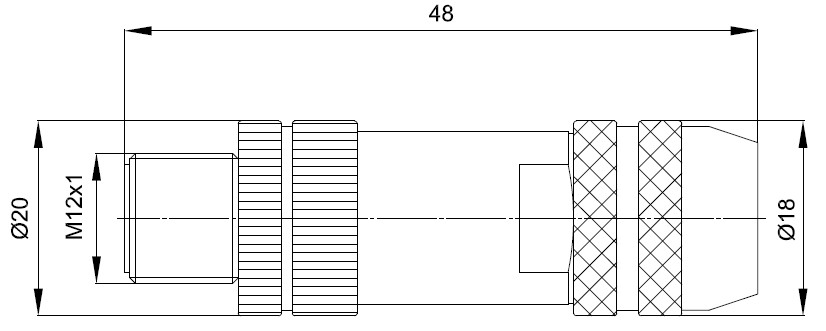

NC41D-000-P0| M12

Штекерный кабельный разъем, прямой, для кабеля диаметром 6-8 мм, окончание: винт, покрытие контактов: серебро.
