Принцип измерения электромагнитных датчиков расхода основан на законе Фарадея об электромагнитной индукции, а именно: в проводнике, который перемещается в электромагнитном поле, возникает электродвижущая сила (ЭДС). Эта ЭДС пропорциональная скорости перемещения проводника. Ток, вызванный ЭДС, называется индукционным током. Протекающая по трубопроводу проводящая жидкость является, в данном случае, проводником. В электромагнитном расходомере так же имеются: источник электромагнитного поля (катушки) и электроды, передающие возникающий индукционный ток в блок электроники. По величине тока судится о величине расхода проводящей жидкости.

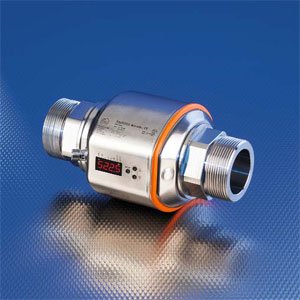

Электромагнитные расходомеры IFM Electronic серии SM9000 измеряют текущий расход (в диапазоне 15.. 300 л/мин), суммарный расход и температуру среды (в диапазоне -40.. 100 °C). Таким образом, одним прибором контролируется три важных параметра. Дисплей на корпусе упрощает настройку расходомера и отображает текущую величину расхода жидкости. Расходомеры IFM Electronicсерии SM9000 имеют два выхода:
OUT1 настраиваемый по выбору: NO/NC, импульсный, частотный, контроль опустошения трубы, IO-Link.
OUT2 настраиваемый по выбору: NO/NC, аналоговый масштабируемый (4.. 20 mA или 0.. 10 V),контроль опустошения трубы, IO-Link.
Применение: проводящие жидкости (≥ 20 μS/cm) с вязкостью < 70 mm2/s при 40 °C. Высокая точность, простота монтажа, широкий диапазон измерения расхода, а также низкая стоимость по сравнению с аналогами.
Монтаж
Уплотнение
Измеряемый расход
Величина
импульса
Заказной код/подробное описание
G 2
FKM
15.. 300
л/мин
0.1.. 300
л.. м3
Электромагнитный расходомер IFM Electronic SM9000
EPDM
Электромагнитный расходомер IFM Electronic SM9100
Купить электромагнитные расходомеры
IFM Electronic SM9000 и SM9100 Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими.
