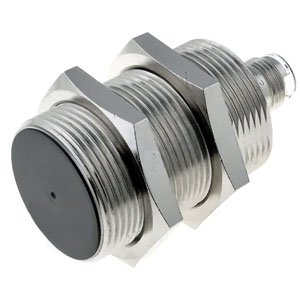

Индуктивные датчики Omron E2A в цилиндрическом корпусе M30

            Индуктивные датчики Omron E2A в цилиндрических корпусах M30 предоставляют необходимые сигналы о конечных положениях объектов, служат в качестве импульсных датчиков для задания численных значений или регистрации частоты вращения. В настоящее время индуктивные датчики незаменимы в промышленности. Преимущества в сравнении с механическими аналогами очевидны: бесконтактное срабатывание, абсолютная износоустойчивость, высокая частота и точность переключений. Индуктивные датчики положения нечувствительны к вибрации, пыли и влажности. Индуктивные датчики приближения используют физический эффект изменения добротности резонансного контура, вызванного потерями на вихревые токи в проводящих материалах. Индуктивно-емкостный колебательный контур генерирует высокочастотное электромагнитное поле. Это поле распространяется с активной поверхности датчика. Если в это поле попадает электропроводящий материал (металл), то в соответствии с законом электромагнитной индукции возникают вихревые токи, поглощающие энергию колебательного контура. Вследствие этого амплитуда колебаний уменьшается. Это изменение преобразуется в коммутационный сигнал. Данный принцип действия позволяет обнаруживать все металлы, независимо от того, находятся они в подвижном состоянии или нет. Расстояние до активной поверхности, на котором электропроводящий материал вызывает в датчике перемену сигнала, называется расстоянием срабатывания. Обратите внимание, что расстояние срабатывания всегда указывается для стали, для цветных металлов, например, алюминия или меди, расстояние срабатывания уменьшается. С помощью поправочных коэффициентов можно рассчитать достигаемые показатели расстояния срабатывания.


        Индуктивные датчики Омрон серии E2A сконструированы и испытаны в расчете на длительный срок службы и изготавливаются с неизменно стабильным качеством. Индуктивные сенсоры Omron E2A в цилиндрическом корпусе М30- компактные датчики приближения с большим расстоянием срабатывания и различными типами выходного сигнала.







Корпус, монтаж










Расстояние срабатывания










Подключение






Выход






Функция NO






Функция NC






Функция NO + NC








M30






Заподлицо






10.0 mm






Pre-wired






PNP






E2A-M30KS10-WP-B1 2M






E2A-M30KS10-WP-B2 2M






E2A-M30KS10-WP-B3 2M








NPN






E2A-M30KS10-WP-C1 2M






E2A-M30KS10-WP-C2 2M






E2A-M30KS10-WP-C3 2M








PNP






E2A-M30LS10-WP-B1 2M






E2A-M30LS10-WP-B2 2M






E2A-M30LS10-WP-B3 2M








NPN






E2A-M30LS10-WP-C1 2M






E2A-M30LS10-WP-C2 2M






E2A-M30LS10-WP-C3 2M








M12 connector






PNP






E2A-M30KS10-M1-B1






E2A-M30KS10-M1-B2






E2A-M30KS10-M1-B3








NPN






E2A-M30KS10-M1-C1






E2A-M30KS10-M1-C2






E2A-M30KS10-M1-C3








PNP






E2A-M30LS10-M1-B1






E2A-M30LS10-M1-B2






E2A-M30LS10-M1-B3








NPN






E2A-M30LS10-M1-C1






E2A-M30LS10-M1-C2






E2A-M30LS10-M1-C3








M8 connector (3-pin)






PNP






E2A-M30KS10-M5-B1






E2A-M30KS10-M5-B2






n.a.








NPN






E2A-M30KS10-M5-C1






E2A-M30KS10-M5-C2






n.a.








PNP






E2A-M30LS10-M5-B1






E2A-M30LS10-M5-B2






n.a.








NPN






E2A-M30LS10-M5-C1






E2A-M30LS10-M5-C2






n.a.








M8 connector (4-pin)






PNP






E2A-M30KS10-M3-B1






E2A-M30KS10-M3-B2






n.a.








NPN






E2A-M30KS10-M3-C1






E2A-M30KS10-M3-C2






n.a.








PNP






E2A-M30LS10-M3-B1






E2A-M30LS10-M3-B2






n.a.








NPN






E2A-M30LS10-M3-C1






E2A-M30LS10-M3-C2






n.a.








Незаподлицо






18.0 mm






Pre-wired






PNP






E2A-M30KN18-WP-B1 2M






E2A-M30KN18-WP-B2 2M






E2A-M30KN18-WP-B3 2M








NPN






E2A-M30KN18-WP-C1 2M






E2A-M30KN18-WP-C2 2M






E2A-M30KN18-WP-C3 2M








PNP






E2A-M30LN18-WP-B1 2M






E2A-M30LN18-WP-B2 2M






E2A-M30LN18-WP-B3 2M








NPN






E2A-M30LN18-WP-C1 2M






E2A-M30LN18-WP-C2 2M






E2A-M30LN18-WP-C3 2M








M12 connector






PNP






E2A-M30KN18-M1-B1






E2A-M30KN18-M1-B2






E2A-M30KN18-M1-B3








NPN






E2A-M30KN18-M1-C1






E2A-M30KN18-M1-C2






E2A-M30KN18-M1-C3








PNP






E2A-M30LN18-M1-B1






E2A-M30LN18-M1-B2






E2A-M30LN18-M1-B3








NPN






E2A-M30LN18-M1-C1






E2A-M30LN18-M1-C2






E2A-M30LN18-M1-C3








M8 connector (3-pin)






PNP






E2A-M30KN18-M5-B1






E2A-M30KN18-M5-B2






n.a.








NPN






E2A-M30KN18-M5-C1






E2A-M30KN18-M5-C2






n.a.








PNP






E2A-M30LN18-M5-B1






E2A-M30LN18-M5-B2






n.a.








NPN






E2A-M30LN18-M5-C1






E2A-M30LN18-M5-C2






n.a.








M8 connector (4-pin)






PNP






E2A-M30KN18-M3-B1






E2A-M30KN18-M3-B2






n.a.








NPN






E2A-M30KN18-M3-C1






E2A-M30KN18-M3-C2






n.a.








PNP






E2A-M30LN18-M3-B1






E2A-M30LN18-M3-B2






n.a.








NPN






E2A-M30LN18-M3-C1






E2A-M30LN18-M3-C2






n.a.








 Скачать описание в формате pdf










         Купить индуктивные датчики Omron E2A в цилиндрическом корпусе М30 Вы можете в нашей компании. Возможны изменения в маркировке, некоторые модели могут быть сняты с производства и заменены другими. По всем вопросам обращайтесь по телефонам или e-mail. Если Вы не нашли описание на нужную Вам модель- напишите нам по e-mail.
