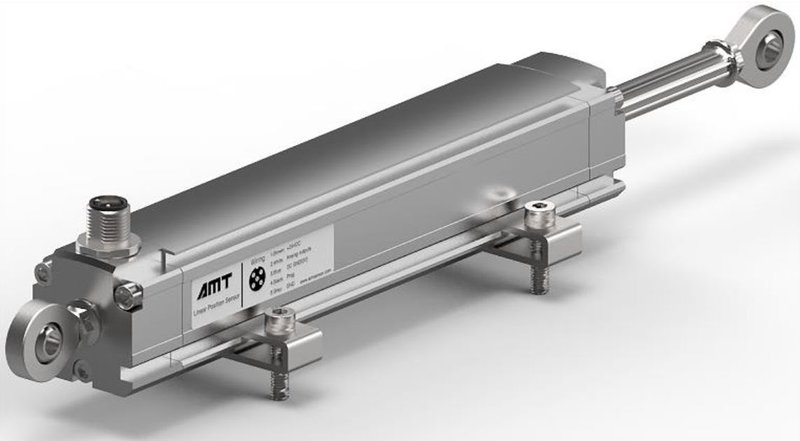

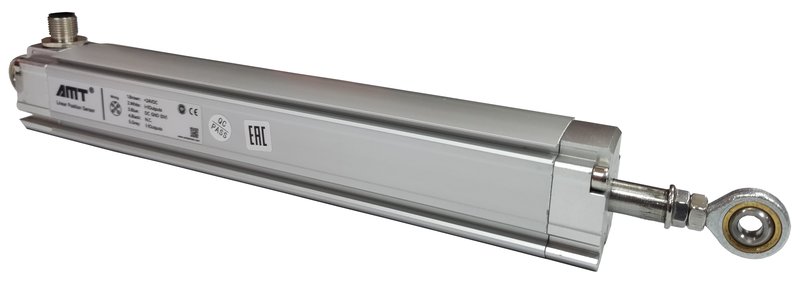

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии ER с аналоговым выходом

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии ER с аналоговым выходом

Особенности:

-Простой, внешний монтаж
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность <±0.04%
-Повторяемость <±0.002%
-Конструкция с двойной серьгой
-Преобразование сигнала не требуется, прямой выход для измерения смещения
-Прекрасная замена изделиям вытесняющего типа Холла

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные


Смещение


Корпус датчика


Анодированный алюминий




Диапазон перемещения


25-1270 мм

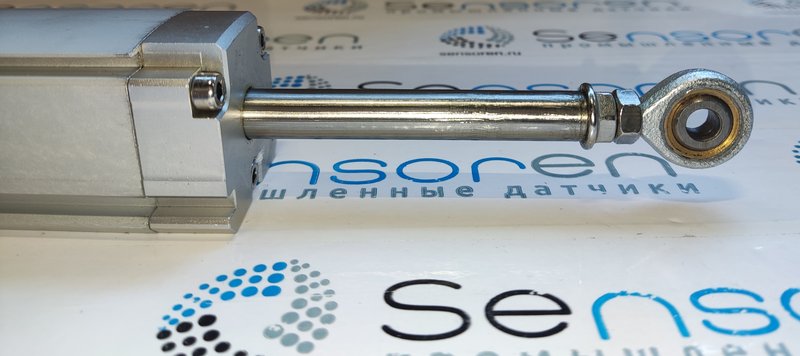

Шток


Нержавеющая сталь 304

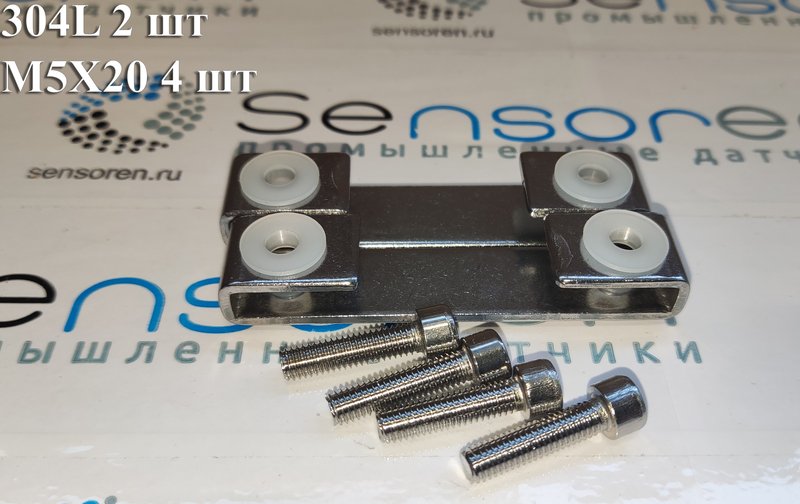

Монтажный зажим


Нержавеющая сталь 304




Выходной сигнал


Монтажные принадлежности




Выходной ток


4-20 мА (Мин./макс. нагрузка:0/500 Ом)


Направление монтажа


Произвольное




Выходное напряжение


0-10 В (Мин. нагрузка >5кОм)


Способ установки


Монтажный зажимы и шарнирные подшипники







Тип магнита


Встроенная установка




Параметры измерения


Условия эксплуатации




Разрешение


12 бит D/A


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.04%F.S. (минимум ±60 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.002%F.S. (минимум ±5 мкм)


Температурный коэффициент


<50ppm/°C




Время обновления


1.0 мс


Степень защиты


IP65




Электрические характеристики


Экологическое тестирование




Подключение


5-контактный штекер М12


Испытание на вибрацию


15g/100-2000 Гц / стандарт lEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<50 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 50081-1, защита от помех EN 50082-2 EN 61000-4-2/2/3/4/6, Класс 3/4, сертификация CE класса A




Защита от неправильной полярности


-30VDC (максимум)







Защита от перенапряжения


36VDC (максимум)




Прочность изоляции


500V (Между сигнальной землей и корпусом)




Индикация неисправности


Красный и зеленый двухцветные светодиодные индикаторы

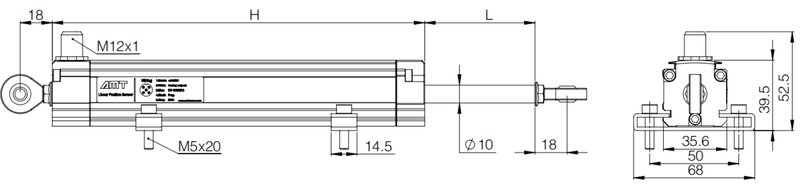

Размеры:









Описание


Значение


Описание


Значение




L  Диапазон измерения


25 – 1270 мм


H  Общая длина


L+143 мм

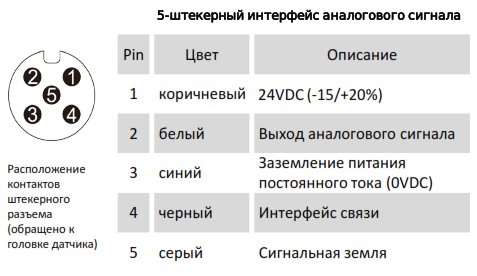

Электрическое соединение:

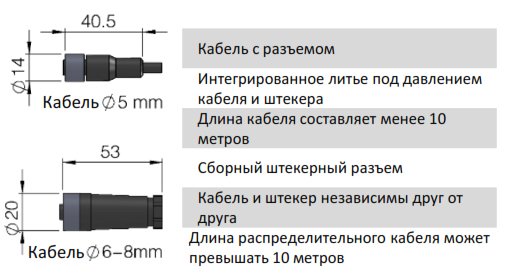

Кабельный штекер:

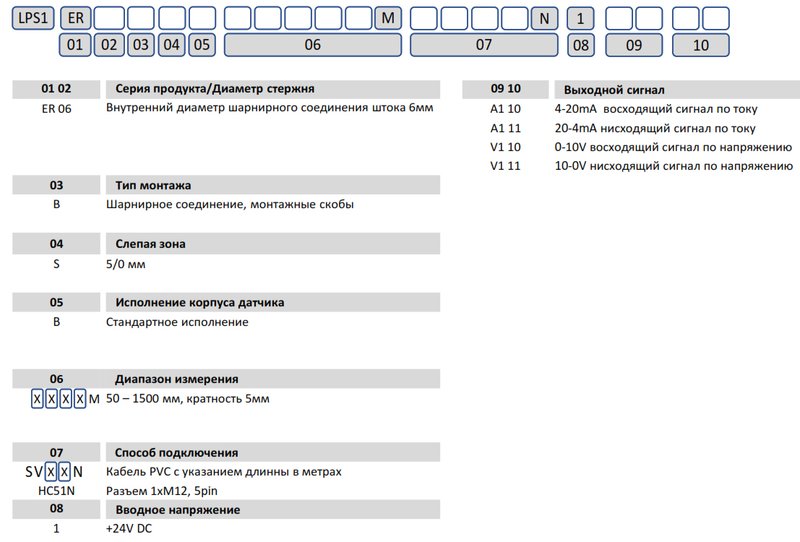

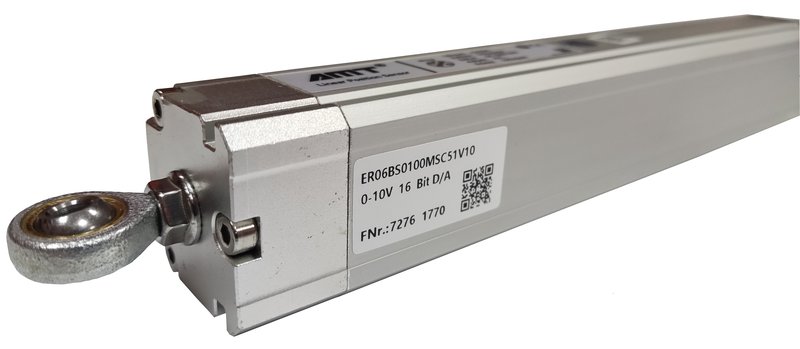

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии ER с аналоговым выходом Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
