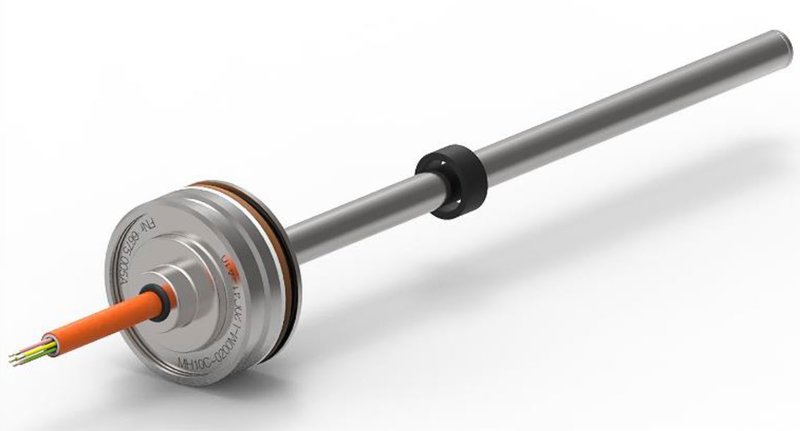

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH SSI

Магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH с интерфейсом SSI

Особенности:

-Компактная форма, установка внутри цилиндра
-Абсолютные показания без необходимости обнуления
-Бесконтактное измерения
-Нелинейность ±0.04%
-Повторяемость ±0.002%
-Антивибрационная, ударопрочная конструкция

Технические параметры:




Входной сигнал


Конструкция




Измеряемые данные





Конструкция


Нержавеющая сталь 304




Диапазон перемещения


50-2800 мм


Наружная трубка, устойчивая к давлению


Нержавеющая сталь 304







Уплотнительное кольцо


Фторкаучук Viton75




Выходной сигнал


Монтажные принадлежности




SSI


24, 25, 26 бинарный код или код Грея


Направление монтажа


Произвольное




Скорость передачи


70kBd-1MBd


Способ установки


Компрессионное уплотнение




Длина линии


3 <50 <100 <200 <400 м


Тип магнита


OD33, OD25.4, OD17.4




Скорость


1000 <400 <300 <200 <100 kBd


Диаметр стержня


Ø10, Ø7 мм




Параметры измерения


Условия эксплуатации




Разрешение


5 / 10 / 20 / 50 / 100 мкм


Рабочая температура


-40°C … +85°C




Нелинейность


<±0.04%F.S. (минимум ±100 мкм)


Влажность


Влажность <90%, без конденсата




Повторяемость


<±0.002%F.S. (минимум ±2.5 цифра)


Температурный коэффициент


<30ppm/°C




Гистерезис


±0.1 мм


Степень защиты


IP67







Сопротивление давлению


Ø10 мм: 35МПа (стандарт) / 53МПа (пик)
Ø07 мм: 25МПа (стандарт) / 40МПа (пик)




Электрические характеристики


Экологическое тестирование




Подключение


Прямой кабель


Испытание на вибрацию


15g/100-2000 Гц / стандарт IEC 68-2-6




Входное напряжение


24VDC (-15/+20%)


Испытание на удар


100g (однократный удар) / Стандарт IEC 68-2-27




Рабочий ток


<60 мА (В зависимости от диапазона)


Испытание на электромагнитную совместимость


Излучение EH 61000-6-4, защита от помех EH 61000-6-2 EH 61000-4-2/3/4/6 , Класс 3/4, Класс A, сертификация CE




Защита от неправильной полярности


-30VDC (максимум)


Высокая температура, влажность и тепло


Соответствует стандарту GB / T 242334-2012, Z/AD температура / влажность. Испытание в комбинированном цикле




Защита от перенапряжения


36VDC (максимум)







Прочность изоляции


500V (Между сигнальной землей и корпусом)

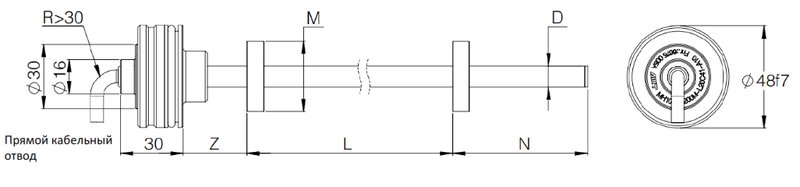

Размеры:








Описание


Значение


Описание


Значение




L  Диапазон измерения


50 – 2800 мм


M  Тип магнита


Подвесной магнит: Тип M, тип N, тип L
Магнит слайдера: тип V




Z  Слепая зона


30 мм


D  Диаметр стержня


Ø10, Ø7




N  Слепая зона


63.5/36.5 мм

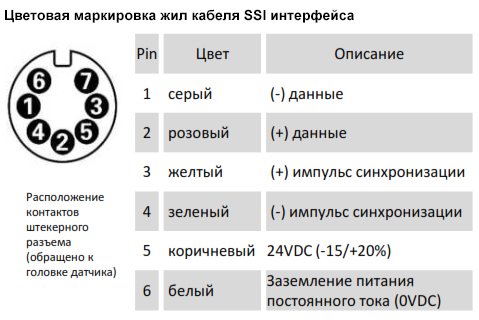

Электрическое соединение:

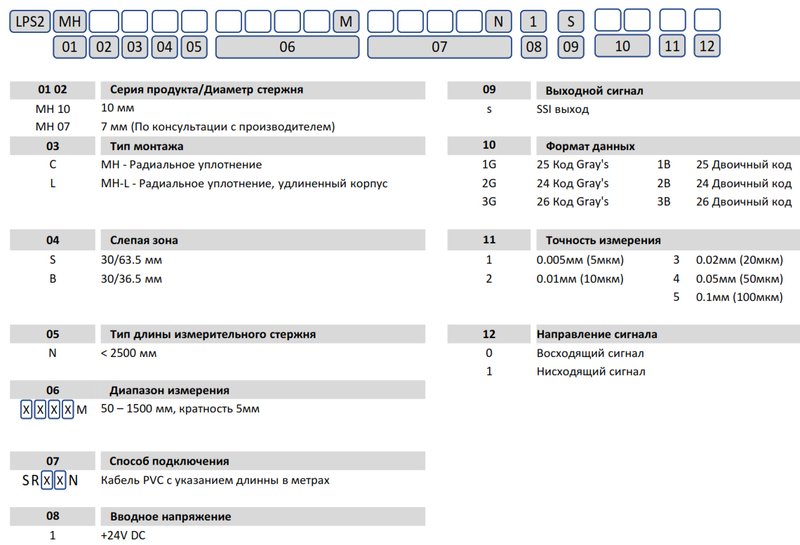

Маркировка:



Купить магнитострикционные датчики линейных перемещений AMT Linear Position Sensor серии MH SSI Вы можете в нашей компании. Возможны изменения в маркировке. По всем вопросам обращайтесь по телефонам или e-mail.
